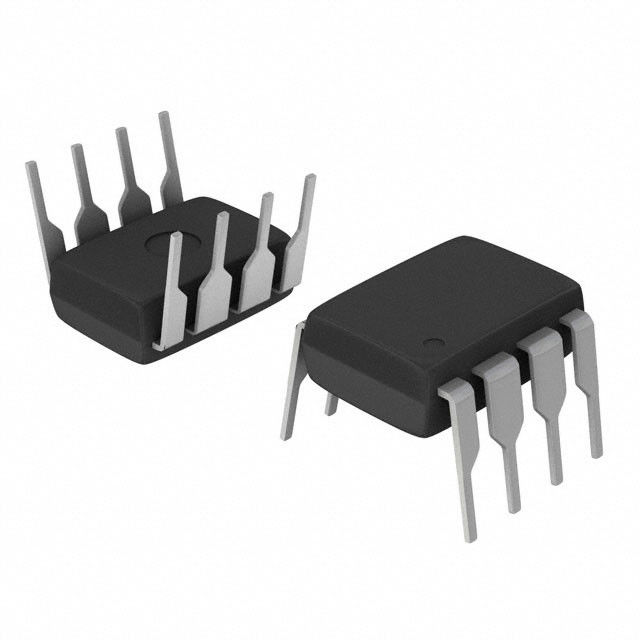

Optisch verbundener Diodengleichrichterschaltung 20 MA TTY-Schnittstelle Empfänger HCPL-4200
circuit board ic
,electronic chip board
Eigenschaften Funktionsdiagramm
• Datenausgabe kompatibel
mit LSTTL, TTL und CMOS
• 20 K Baud Data Rate bei 1400
MeterZeilenlänge
• Garantierte Leistung
über Temperatur (0°C zu
70°C)
• An und weg garantiert
Schwellen
• LED wird vor geschützt
Überstrom
• Eingegebene Schwellen-Hysterese
• Dreizustandsausgang Compat-
ible mit Datenbussen
• Internes Schild für Hoch
Gleichtakt-Ablehnung
• Sicherheits-Zustimmung
UL erkannte -2500 V Effektivwert,
für 1 Minute
CSA genehmigte
• Optisch verbunden 20 MA
TTY-Schnittstelle Übermittler,
HCPL-4100, auch verfügbar Thermisches Profil (Wahl #300)
Anwendungen
• Lokalisiert 20 MA gegenwärtig
• Schleifen-Empfänger herein:
Computer-Peripherie
Industrielle Regeleinrichtung
Datenaustausche
Ausrüstung
Beschreibung
Der Optokoppler HCPL-4200 ist
entwarf, als Empfänger zu funktionieren
in der Ausrüstung unter Verwendung des 20 MAs
TTY-Schnittstelle. 20 MA Strom Paket-Entwurfszeichnung – 8 Pin-BAD Paket (HCPL-4200)
Schleifensysteme herkömmlich Sig
nal übertragen ein hoher Zustand der Logiks vorbei
tönen Sie 20 MA des Schleifenstroms
(KENNZEICHEN) und einem Logiktief signalisieren
Zustand durch das Gewähren nicht mehr als a
wenige Milli-Amperes des Schleifenstroms
(RAUM). Optische Koppelung von
Signal vom 20 MA Strom
Schleife zu den Brüchen der digitalen Ausgabe
Masseschleifen und stellt für a zur Verfügung
sehr hoher Gleichtakt
Ablehnung. Das HCPL-4200 hilft herein
der Designprozess durch die Lieferung
garantierte Schwellen für Logik
hoher Zustand und niedriger Zustand der Logiks für
die TTY-Schnittstelle, Lieferung
LSTTL, TTL oder CMOS kompatibel
Logikschnittstelle und Lieferung
garantierter Gleichtakt
Ablehnung. Der Pufferstromkreis an
die TTY-Schnittstelle Seite von
HCPL-4200 liefert gewöhnlich 0,8
MA Hysterese das Zunahmen
die Immunität zum Gleichtakt
und differenziale Modusgeräusche.
Puffer liefert auch ein kontrolliertes
Menge des LED-Ansteuerungsstroms
welches irgendwelche berücksichtigt
Verminderung hellen Ertrages LED.
Das interne Schild erlaubt a
garantiertes 1000 V-/µscommon
vorübergehende Immunität des Modus.
