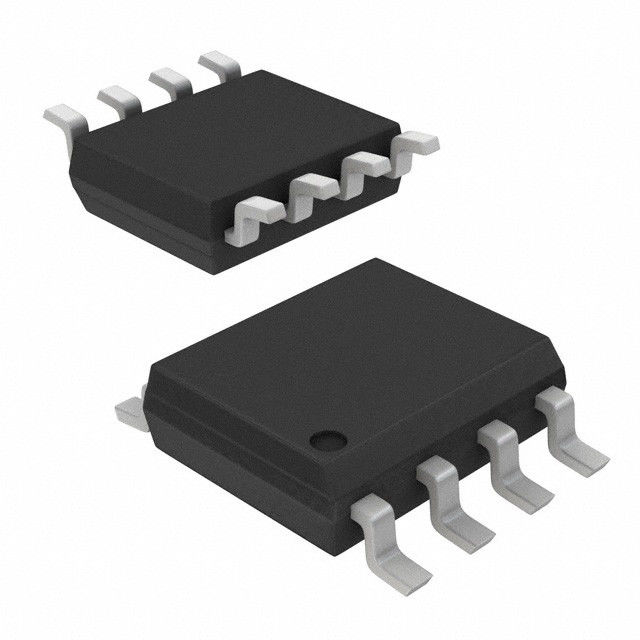

AT45DB161D-SU Chip im Chip Elektronik integrierter Schaltung 16 Megabit 2,5 Volt oder 2,7 Volt DataFlash

16-megabit 2,5 Volt oder 2,7 Volt DataFlash® AT45DB161D

Eigenschaften

• Einzelnes 2.5V - 3.6V oder 2.7V - Versorgung 3.6V

• Serielle Schnittstelle RapidS™: 66 MHZ maximale Taktfrequenz-

– Kompatible Modi 0 und 3 SPIs

• Benutzer-konfigurierbare Seiten-Größe

– 512 Bytes pro Seite

– 528 Bytes pro Seite

– Seiten-Größe kann die Fabrik sein, die für 512 Bytes vorkonfiguriert wird

• Seiten-Programm-Operation

– Intelligente Programmierungsoperation

– Arbeitsspeicher 4.096 Seiten-(512/528 Bytes/Seite)

• Flexible Löschen-Wahlen

– Seiten-Löschen (512 Bytes)

– Block-Löschen (4 Kbytes)

– Sektor-Löschen (128 Kbytes)

– Chip Erase (16 Mbits)

• Zwei SRAM-Pufferspeicher (512/528 Bytes)

– Erlaubt das Empfangen von Daten beim Umprogrammieren der grellen Reihe

• Ununterbrochene Lesemöglichkeit durch gesamte Reihe

– Ideal für den Code, der Anwendungen beschattet

• Niederleistungsableitung

– 7 MA aktiver gelesener Strom typisch

– 25 µA Bereitschafts-gegenwärtige typische

– 9 µA tiefes Abschaltung typisch

• Hardware-und Software-Daten-Schutz-Eigenschaften

– Einzelner Sektor

• Sektor-Sperre für sicheren Code und Datenspeicherung

– Einzelner Sektor

• Sicherheit: 128 Byte Sicherheits-Register

– 64 Byte Benutzer-programmierbarer Raum

– Einzigartiges 64 Byte Gerätekennzeichen

• JEDEC-las Standardhersteller und -gerät Identifikation

• 100.000 Programm-/Löschen-Zyklen pro Seiten-Minimum

• Daten-Zurückhalten – 20 Jahre

• Industrielle Temperaturspanne

• Verpackenwahlen des Grün-(Pb/Halide-free/RoHS konform)

1. Beschreibung

Das AT45DB161D ist ein 2,5 Volt oder 2,7 Volt, Flash-Speicher sequenzieller Zugriff der Serien-schnittstelle, der ideal für eine große Vielfalt der digitalen Stimme entsprochen werden, Bild, Programmcode und Datenspeicheranwendungen. Das AT45DB161D stützt serielle Schnittstelle der Stromschnellen für die Anwendungen, die sehr Hochgeschwindigkeitsoperationen erfordern. Serielle Schnittstelle der Stromschnellen ist SPI, das für Frequenzen bis 66 MHZ kompatibel ist. Seine 17.301.504 Bits des Gedächtnisses werden als 4.096 Seiten von 512 Bytes oder von 528 Bytes jedes organisiert. Zusätzlich zum Arbeitsspeicher enthält das AT45DB161D auch zwei SRAM-Puffer von 512/528 Bytes jedes. Die Puffer erlauben das Empfangen von Daten, während eine Seite im Arbeitsspeicher umprogrammiert wird, sowie das Schreiben eines ununterbrochenen Datenstroms. EEPROM-Emulation (Stückchen- oder Byteveränderlichkeit) wird leicht mit einem selbstständigen dreistufigen Lesen-ändern-schreibt Operation behandelt. Anders als herkömmliche Flash-Speicher, die nach dem Zufall mit Mehradressenlinien und einer Parallelschnittstelle erreicht werden, benutzt das DataFlash eine serielle Schnittstelle der Stromschnellen, um seine Daten sequenziell Zugriff. Der einfache sequenzielle Zugriff verringert drastisch aktive Stiftzählung, erleichtert Hardware-Plan, erhöht Systemzuverlässigkeit, setzt zugeschaltete Geräusche herab und verringert Paketgröße. Das Gerät wird für Gebrauch in vielen Handels- und industriellen Anwendungen optimiert, wo mit hoher Dichte, Niedrigstiftzählung, Schwachstrom und Niederleistungs seien- Sie wesentlich.

Um einfaches Insystem reprogrammability zuzulassen, erfordert das AT45DB161D hohe Eingangsspannungen nicht für die Programmierung. Das Gerät funktioniert von eine einzelne Stromversorgung, 2.5V zu 3.6V oder 2.7V zu 3.6V, für das Programm und Lesevorgänge. Das AT45DB161D wird durch den Signalsteuerung- eines Bausteinsstift (CS) ermöglicht und erreicht über eine Dreidrahtschnittstelle, die dem Serieninput (SI) besteht, Serienertrag (SO) und aus der Serienuhr (SCK).

Alle Programmierungs- und Löschenzyklen sind selbst-zeitgesteuert.

2. Pin Configurations und Pinouts

Absolutes maximales Ratings*

Temperatur unter schrägem ............................... -55° C bis +125° C

Lagertemperatur .................................... -65° C bis +150° C

Alle Eingangsspannungen (einschließlich NC-Stifte)

in Bezug auf Boden ................................... - 0.6V zu +6.25V

Alle Ausgangsspannungen

in Bezug auf Boden ............................. - 0.6V bis VCC + 0.6V

*NOTICE: Drücke über denen hinaus, die unter „absoluten Maximalleistungen“ aufgelistet werden, verursachen möglicherweise Dauerschaden zum Gerät. Dieses ist nur eine Druckbewertung und Funktionsoperation des Gerätes an diesen oder irgendwelcher anderen Bedingungen über denen hinaus, die in den Betriebsabschnitten dieser Spezifikation angezeigt werden, wird nicht bedeutet. Aussetzung zu den absoluten Maximalleistungsbedingungen für längere Zeiträume beeinflußt möglicherweise Gerätzuverlässigkeit.

Santendiagramm
