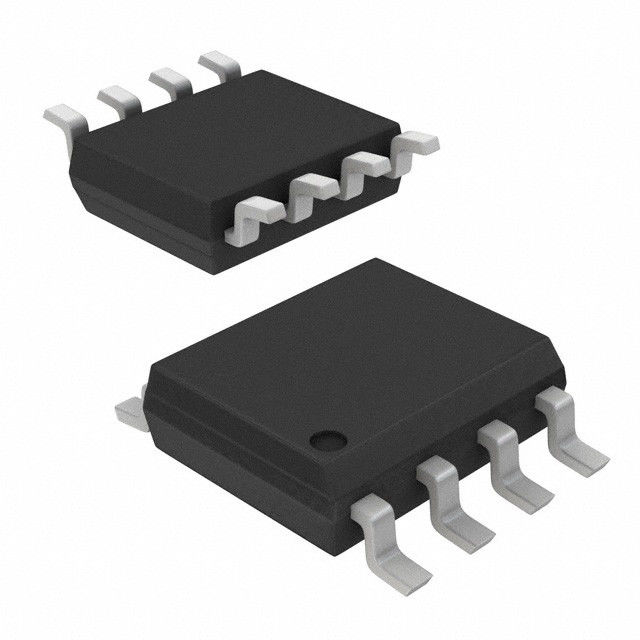

Lineare und digitale der integrierten Schaltungen integrierte Schaltung Chip Super Voltage Converter ICL7660SCBAZ
circuit board ic
,electronic chip board
Superspannungswandler
Der ICL7660S-Superspannungswandler ist eine monolithische CMOS-Spannungsumwandlung IC, die bedeutenden Leistungsvorteilen über anderen ähnlichen Geräten garantiert. Es ist ein direkter Ersatz für das industriekompatible ICL7660, das einen ausgedehnten Betriebsstoffspannungsbereich bis zu 12V anbietet, mit der unteren gegenwärtigen Versorgung. Keine externe Diode ist für das ICL7660S erforderlich. Darüber hinaus ist ein Frequenz-Auftriebsstift enthalten worden, um dem Benutzer zu ermöglichen, untere Ausgangsimpedanz trotz der Anwendung von kleineren Kondensatoren zu erzielen. Alle Verbesserungen werden im elektrischen Spezifikationsabschnitt hervorgehoben. Kritische Parameter werden über den gesamten Handels-, industriellen und Militärtemperaturspannen garantiert.
Das ICL7660S führt Versorgungsspannungsumwandlung von Positiv zu Negativ für eine Inputstrecke 1.5V zu 12V, mit dem Ergebnis der ergänzenden Ausgangsspannungen von -1.5V zu -12V durch. Nur 2 unkritische externe Kondensatoren sind für die Ladepumpe- und Gebührenreservoirfunktionen erforderlich. Das ICL7660S kann angeschlossen werden, um als Spannungsverdoppler zu arbeiten und wird bis zu 22.8V mit einem Input 12V erzeugen. Es kann als Spannungsmultiplikator- oder Spannungsteiler auch verwendet werden.
Der Chip enthält einen Reihe DC-Stromversorgungsregler, RC-Oszillator, Spannungspegelübersetzer und vier Ausgangsleistungs-MOS-Schalter. Der Oszillator, wenn er entladen wird, oszilliert bei einer nominalen Frequenz von 10kHz für eine Inputversorgungsspannung von 5.0V. Diese Frequenz kann durch den Zusatz eines externen Kondensators zum „OSZILLATOR“ Anschluss gesenkt werden, oder der Oszillator wird durch eine externe Uhr übersteuert möglicherweise.
Der „LV-“ Anschluss wird gebunden möglicherweise an Boden, um den internen Reihenregler zu überbrücken und Operation der Niederspannung (LV) zu verbessern. Am Medium zu den hohen Spannungen (3.5V zu 12V), schwimmt der LV-Stift nach links, um Gerät latchup zu verhindern.
Eigenschaften
• Garantiert senken Sie Max Supply Current für alle Temperaturspannen
• Breiter funktionierender Spannungsbereich 1.5V zu 12V
• 100% geprüft an 3V
• Keine externe Diode über voller Temperatur und Spannungsbereich
• Auftrieb Pin (Pin 1) für höhere Schaltfrequenz
• Garantierte Mindestleistungs-Leistungsfähigkeit von 96%
• Verbesserte minimale offener Stromkreis-Spannungs-Umwandlungs-Leistungsfähigkeit von 99%
• Verbesserter Schutz Störungsbesuchs Latchup
• Einfache Umwandlung der +5V-Logik-Versorgung zu ±5V-Versorgungen
• Einfache Spannungs-Vermehrung VOUT = (-) nVIN
• Bedienungsfreundlich - erfordert nur 2 externe unkritische passive Komponenten
• Verbesserter direkter Ersatz für industriekompatibles ICL7660 und andere Zweitlieferant-Geräte
• Pb-freies Plus tempern verfügbares (RoHS konform)
Anwendungen
• Einfache Umwandlung von +5V zu ±5V-Versorgungen
• Spannungs-Vermehrung VOUT = ±nVIN
• Negative Versorgungen für Datenerfassungssysteme und Instrumentierung
• Stromversorgung RS232
• Versorgungs-Teiler, VOUT = ±VS/2
Absolute Maximalleistungen
Versorgungs-Spannung. ……………………………. +13.0V
Lv- und OSZILLATOReingangsspannung (Anmerkung 3)
V+ < 5="">
V+ > 5.5V……………………. V+ -5.5V zu V+ +0.3V
Strom in LV (Anmerkung 3)
V+ > 3.5V………………………………… .20µA
Ertrag-kurze Dauer
VSUPPLY-≤ 5.5V………………………. Ununterbrochen
Lagertemperaturbereich………………. - 65°C zu 150°C
Betriebsbedingungen
Temperaturspanne
ICL7660SI…………………………. -40°C zu 85°C
ICL7660SC. …………………………. 0°C zu 70°C
Thermische Informationen
Thermischer Widerstand (typisch, Anmerkung 4) θJA (°C/W) θJC (°C/W)
PDIP*……………………. 110 N/A
Plastik-SOIC. ………………. 160 N/A
Maximale Führungs-Temperatur (lötendes 10s)…………. 300°C
(SOIC - Führungs-Spitzen einzig)
*Pb-free PDIPs kann für das durchgehende Lochwellenlötmittel verwendet werden, das nur verarbeitet. Sie sind nicht für Gebrauch bei der Rückflutlötmittelverarbeitung bestimmt. Anwendungen.
VORSICHT: Drücke über denen, die „in den absoluten Maximalleistungen“ aufgelistet werden, verursachen möglicherweise Dauerschaden zum Gerät. Dieses ist eine einzige Bewertung des Druckes und Operation des Gerätes an diesen oder irgendwelcher anderen Bedingungen über denen, die in den Betriebsabschnitten dieser Spezifikation angezeigt werden, wird nicht bedeutet.
ANMERKUNGEN:
3. Die Verbindung jedes möglichen Anschlusses an die Spannungen, die als Boden größer als V+ oder kleiner sind, möglicherweise verursacht destruktives latchup. Es wird empfohlen, dass kein Input von den Quellen, die von den Fremdquellen funktionieren, vor „Energie oben“ von ICL7660S angewendet wird.
4. θJA wird mit der Komponente anbrachte an einem Bewertung PC-Brett in Freifeld gemessen.
Pinout
DRAUFSICHT ICL7660S (PDIP, SOIC)
