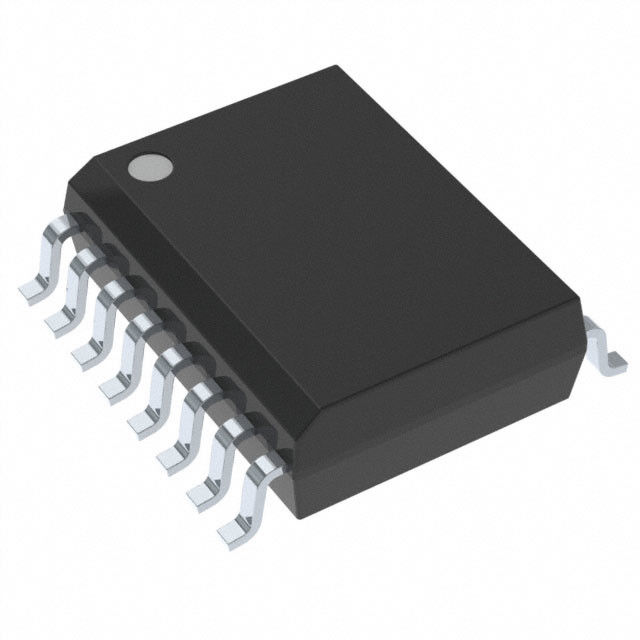

UC3525ADW-Leiterplatte-Chips, integrierte Schaltung Chip Program Memory
circuit board ic
,electronic components ic
Impuls-Breiten-Modulatoren UC1525A/27A UC2525A/27A UC3525A/27A stabilisierteEigenschaften
• 8 zur Operation 35V
• Hinweis 5.1V trimmte bis ±1%
• 100Hz der Strecke zu des Oszillator-500kHz
• Unterschiedlicher Oszillator-Synchronisierungs-Anschluss
• Justierbare Deadtime-Steuerung
• Interner Sanftanlauf
• Impuls-durch-Impuls-Abschaltung
• Eingegebene Undervoltage-Aussperrung mit Hysterese
• Verriegeln von PWM, um mehrfache Impulse zu verhindern
• Doppelquell-/Wannen-Ertrag-Fahrer
ANWENDUNGEN
• Anwendungen unter Verwendung DSPs, der Mikroregler oder der Mikroprozessoren
• Drahtlose Kommunikationssysteme
• Tragbare/batteriebetriebene Ausrüstung
• Programmierbare Kontrollen
• Intelligente Instrumente
• Industrielle Ausrüstung
• Notizbuch/Tischrechner
• Automobilsysteme
BESCHREIBUNG
Die UC1525A-/1527Areihen von Impulsbreiten-Modulatorintegrierten schaltungen sind entworfen, um verbesserte Leistung anzubieten und gesenkte externe Teile zählen, wenn sie verwendet werden, wenn sie alle Arten Schaltnetzteile entwerfen.
Der Hinweis des Aufchips +5.1V wird bis ±1% getrimmt und die Inputgleichtaktstrecke des Fehlerverstärkers umfasst die Referenzspannung und beseitigt externe Widerstände.
Ein Synchronisierungsinput zum Oszillator erlaubt, dass mehrfache Einheiten wird oder eine zu einer externen Systemuhr synchronisiert zu werden Einheit, geschuftet.
Ein einzelner Widerstand zwischen dem CT und den Entladungsanschlüssen liefert eine breite Palette der tot-malen Anpassung.
Diese Geräte kennzeichnen auch eingebauten Sanftanlaufschaltkreis mit nur einem erforderten Kondensator des externen Takts. Kontrollen eines Abschaltungsanschlusses der Sanftanlaufschaltkreis und die Endstufen, blitzschnelle Drehung durch die PWM-Klinke mit pulsierter Abschaltung sowie Sanftanlauf weg versehend bereiten mit längeren Abschaltungsbefehlen auf.
Diese Funktionen werden auch durch eine Undervoltageaussperrung, die die Ertrag fernhält und den Sanftanlaufkondensator, der für subnormale Eingangsspannungen entladen wird gesteuert.
Dieser Ausrück-Schaltkreis schließt ungefähr 500mV der Hysterese für Bammel-freie Operation mit ein. Eine andere Eigenschaft dieser PWM-Stromkreise ist eine Klinke, die dem Komparator folgt.
Sobald ein PWM-Impuls aus jedem möglichem Grund beendet worden ist, bleiben die Ertrag weg während der Dauer des Zeitraums.
Die Klinke wird mit jedem Taktimpuls zurückgestellt. Die Endstufen sind die Totempfahlentwürfe, die zum Auftreten oder zum Sinken mehr als 200mA fähig sind.
Die UC1525A-Endstufeeigenschaften NOCH -logik, einen NIEDRIGEN Ertrag für einen Aus-Zustand gebend. Das UC1527A verwendet ODER Logik, die Ergebnisse in einem mit hohem Ausschuss Niveau wann WEG
| ABSOLUTE MAXIMALLEISTUNGEN (1) |
|
Versorgungs-Spannung, (+VIN)………………. +40V Kollektor-Versorgungs-Spannung (VC) ...................... +40V Logik gibt ............................ – 0.3V zu +5.5V ein Analogeingaben ............................ – 0.3V zu +VIN Ausgangsstrom, Quelle oder Wanne ................... 500mA Bezugsproduktions-Strom ........................ 50mA Oszillator-Ladestrom…………………… 5mA Verlustleistung an TA = +25°C (Anmerkung 2) .......... 1000mW Verlustleistung an TC = +25°C (Anmerkung 2) ......... 2000mW Funktionierende Grenzschichttemperatur .......... – 55°C zu +150°C Lagertemperaturbereich ............. – 65°C zu +150°C (Lötende, 10 Sekunden) der Führungs-Temperatur ......... +300°C Anmerkung 1: Werte, über denen hinaus Schaden möglicherweise auftritt. Anmerkung 2: Consultverpackenabschnitt von Databook für thermische Beschränkungen und Erwägungen des Pakets. |
