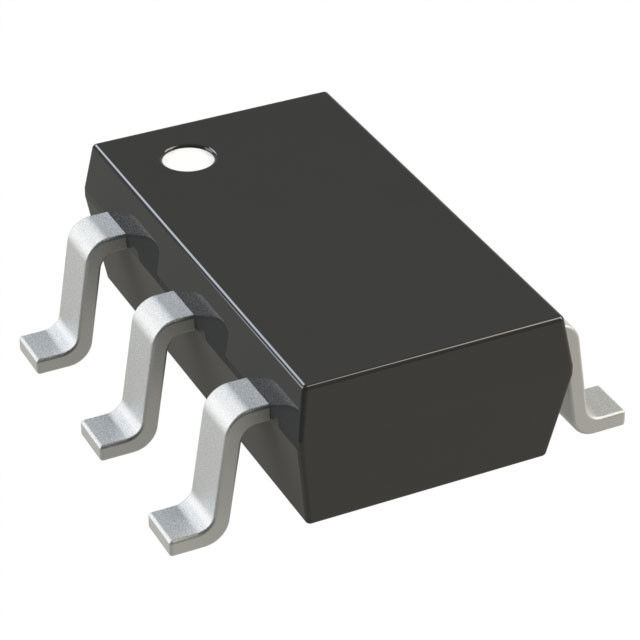

Viererkabel Transil-Reihe für ESD-Schutz 4 Spitzenimpulsleistung in einer Richtung ESDA6V1SC5 Transil-Funktion 400W
bridge rectifier circuit
,signal schottky diode
Viererkabel Transil™-Reihe für ESD-Schutz
Eigenschaften
■4 Transil-Funktionen in einer Richtung
■Niedriger Durchsickernstrom: Ir-Maximum. < 20="">
■400 w-Spitzenimpulsleistung (8/20 µs)
Nutzen
■Hohes ESD-Schutzniveau: bis 25 KV
■Hohe Integration
■Passend für Bretter mit hoher Dichte
Willigt mit den folgenden Standards ein:
■Niveau 4 Iecs 61000-4-2:
– 15 KV (Luftaustritt)
– 8 KV (Kontaktentladung)
■Mil-GESCHLECHTSKRANKHEIT 883E
- Methode 3015-7: class3B
– Modell des menschlichen Körpers
Anwendungen
Wo vorübergehend, wird Überspannungsschutz in empfindlicher Ausrüstung wie ESD, angefordert:
■Computer
■Drucker
■Kommunikationssysteme
■Mobiltelefonhörer und -zusätze
■Anderer Telefonapparat
■Gesetzte Spitzenkästen
Beschreibung
Die ESDAxxSC5 und die ESDAxxSC6 sind die monolithischen Spannungsunterdrücker, die entworfen sind, um Komponenten zu schützen, die an Daten und Fernleitungen gegen ESD angeschlossen werden. Sie klemmen die Spannung gerade über der Versorgung des logischen Zustandes für positive Ausgleichströme und zu einem Diodentropfen unter Tage für negativen Ausgleichstrom fest.
Esd-Schutz mit ESDAxxSCx
Elektrostatische Entladung (ESD) ist eine Hauptursache des Ausfalls in den elektronischen Systemen. Vorübergehende Spannungs-Unterdrücker (Fernsehen) sind eine ideale Wahl für ESD-Schutz. Sie sind zum Festklemmen der ankommenden vorübergehenden Überspannung zu einem Tief genügend Niveau fähig, das solcher dieser Schaden des geschützten Halbleiters verhindert wird. Oberflächenberg Fernsehreihen bieten die beste Wahl für minimale Führungsinduktanz an. Sie dienen als parallele Schutzelemente, angeschlossen zwischen der Bus-Leitung und dem Boden. Als die vorübergehenden Aufstiege über der Funktionierenspannung des Gerätes, wird die Fernsehreihe ein niedriger Widerstandweg, der den vorübergehenden Strom zum Boden umleitet.
