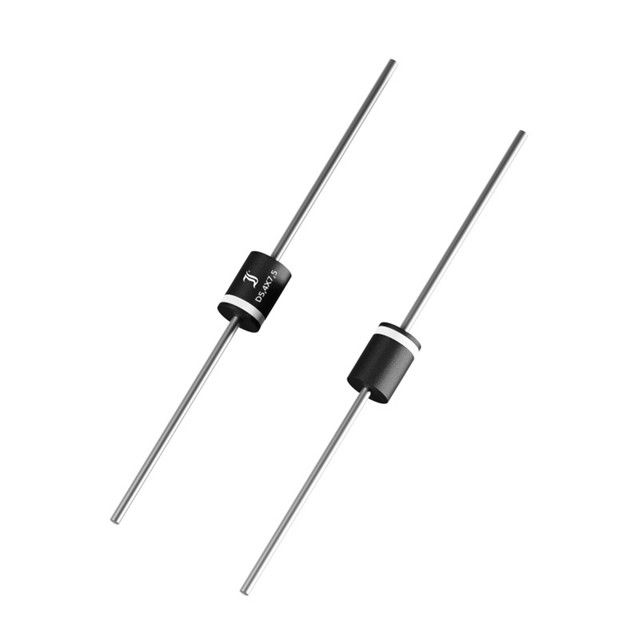

Glas passivierte und bidirektionalen vorübergehenden Spannungs-Unterdrücker die in einer Richtung 1.5KE82C
diode rectifier circuit
,signal schottky diode
REIHE 1.5KE
Vorübergehende Spannungs-entstör-Dioden
Eigenschaften
*UL erkannte Datei # E-96005
*Plastic Paket hat Versicherer-Laborentflammbarkeits-Klassifikation 94V-0
*Exceeds Umweltnormen von MIL-STD-19500
*1500W-Anstiegsfähigkeit bei 10 x 100 wir Wellenform, Arbeitszyklus: 0,01%
*Excellent festklemmende Fähigkeit
*Low zener Widerstand
*Fast Antwortzeit: Gewöhnlich weniger als 1.0ps von 0 Volt zu
*VBR für in einer Richtung und 5,0 ns für bidirektionales
*Typical IR weniger als 1uA über 10V
* das Löten der hohen Temperatur garantierte: 260°C/10 Sekunden/.375", (9.5mm)
Führungslänge/5lbs., Spannung (2.3kg)
Mechanische Daten
*Case: Geformter Plastik
*Lead: Axialzuleitungen, solderable pro MIL-STD-202, Führung: Methode 208
*Polarity: Farbband bezeichnet Kathode ausgenommen zweipoliges
*Weight: 0.94gram
Spannungsbereich 6,8 bis 440 Volt
1500 Watt Höchstleistungs-
5,0 Watt der ausgeglichenen Lage
Maximalleistungen und elektrische Eigenschaften
Bewertung bei der umgebenden Temperatur 25°C wenn nicht anders angegeben.
Einphasiges, Halbwelle, 60 Hz-, widerstrebende oder induktivebelastung.
Für kapazitive Last setzen Sie gegenwärtiges durch 20% herab
| Art Zahl | Symbol | Wert | Einheiten |
| Höchstleistungs-Ableitung an TA =25O°C, TP =1ms (Anmerkung 1) | PPK | Minimum1500 | Watt |
| Stabile Staatsmacht-Ableitung an °C Zeitlimits =75 führen Längen .375", 9.5mm (Anmerkung 2) | PD | 5,0 | Watt |
|
Höchstvorwärtsüberspannung, 8,3 Frau einzelner halber Sinus Welle gelegt auf bewerteter Last (JEDEC-Methode) (Anmerkung 3) |
IFSM | 200 | Ampere |
|
Maximale blitzschnelle Vorwärtsspannung an 50.0A für In einer Richtung nur (Anmerkung 4) |
VF | 3.5 / 5,0 | Volt |
| Funktionieren und Lagertemperaturbereich | TJ, TSTG | -55 bis + 175 | °C |
Anmerkungen: 1. nichtfortlaufender Stromschritt pro Abb. 3 und über TA=25OC pro Abb. herabgesetzt 2.
2. angebracht am kupfernen Auflagen-Bereich von 0,8 x von 0,8" (20 x 20 Millimeter) pro Abb. 4.
3. pulsiert einzelne halbe Sinus-Welle 8.3ms oder gleichwertige Rechteckwelle, Aufgabe Cycle=4 pro Minuten
Maximum.
4. VF =3.5V für Geräte von VBR-≤ 200V und von Maximum VF =5.0V für Geräte VBR >200V.
Geräte für zweipolige Anwendungen
1. Für bidirektionalen Gebrauch C oder CA fügen Sie für Arten 1.5KE6.8 durch Arten 1.5KE440 an.
2. treffen elektrische Eigenschaften in beiden Richtungen zu.
BEWERTUNGEN UND KENNLINIEN (REIHEN 1.5KE)
