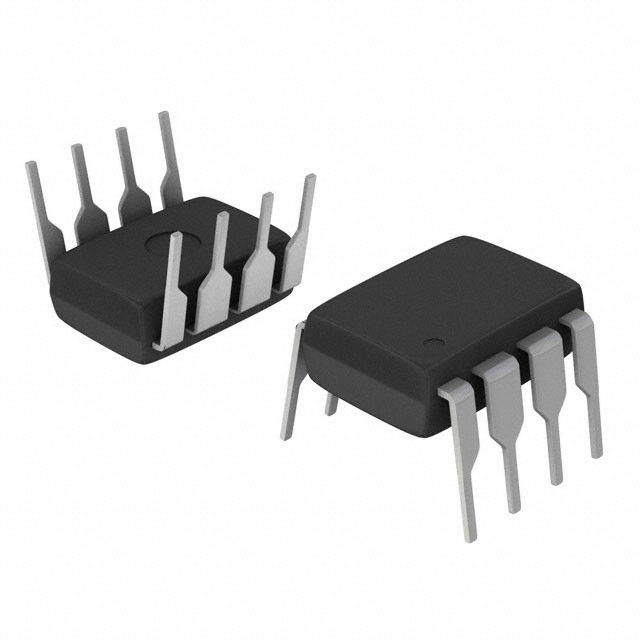

DOPPELoperationsverstärker LM358P-Gleichrichterdiode GERINGER ENERGIE
diode rectifier circuit
,signal schottky diode
DOPPELOperationsverstärker DER GERINGEN ENERGIE
■INNERLICH KOMPENSIERTE FREQUENZ
■GROSSE GLEICHSPANNUNGSVERSTÄRKUNG: 100dB
■BREITE BANDBREITE (Einheitsgewinn):
1.1MHz (temperaturkompensiert)
■NIEDRIGER UNABHÄNGIGER der VERSORGUNGS-CURRENT/OP (500µA) IM WESENTLICHEN der VERSORGUNGS-SPANNUNG
■TIEF EINGEGEBENER SCHRÄGER STROM: 20nA (temperaturkompensiert)
■TIEF GAB OFFSETspannung EIN: 2mV
■TIEF EINGEGEBENER OFFSETstrom: 2nA
■EINGEGEBENER GLEICHTAKT-SPANNUNGSBEREICH UMFASST GRUND
■DIFFERENZIALES EINGANGSSPANNUNGSBEREICH-GLEICHGESTELLTES ZUR STROMVERSORGUNGS-SPANNUNG
■GROSSES AUSGANGSSPANNUNGS-SCHWINGEN 0V ZU (Vcc - 1.5V)
BESCHREIBUNG
Diese Stromkreise bestehen aus zwei unabhängig, hoher Gewinn, innerlich die kompensierte Frequenz, die speziell entworfen waren, um von einer einzelnen Stromversorgung über einer breiten Palette von Spannungen zu funktionieren. Der Spg.Versorgungsteilabfluß der geringen Energie ist Unabhängiges der Größe der Stromversorgungsspannung.
Verwendungsgebiete umfassen Wandlerverstärker, Gleichstromverstärkungsblöcke und alle herkömmlichen Stromkreise OPampere, die in den einzelnen Stromnetzen jetzt leicht eingeführt werden können. Zum Beispiel können diese Stromkreise mit dem Standard-+5V direkt geliefert werden, das in den Logiksystemen verwendet wird und werden leicht die erforderliche Schnittstellenelektronik zur Verfügung stellen, ohne irgendeine zusätzliche Stromversorgung zu erfordern.
Im linearen Modus umfasst der Eingabemodusspannungsbereich Boden und die Ausgangsspannung kann auch schwingen, um zu reiben, obwohl funktioniert von nur einer einzelnen Stromversorgungsspannung.
BESTELLNUMMER
Teilnummer | Temperaturspanne | N | S | D | P |
LM158, A | -55°C, +125°C | * | * | * | |
LM258, A | -40°C, +105°C | * | * | * | |
LM358, A | 0°C, +70°C | * | * | * | * |
Beispiel: LM258N |
Pin-VERBINDUNGEN (Draufsicht)
