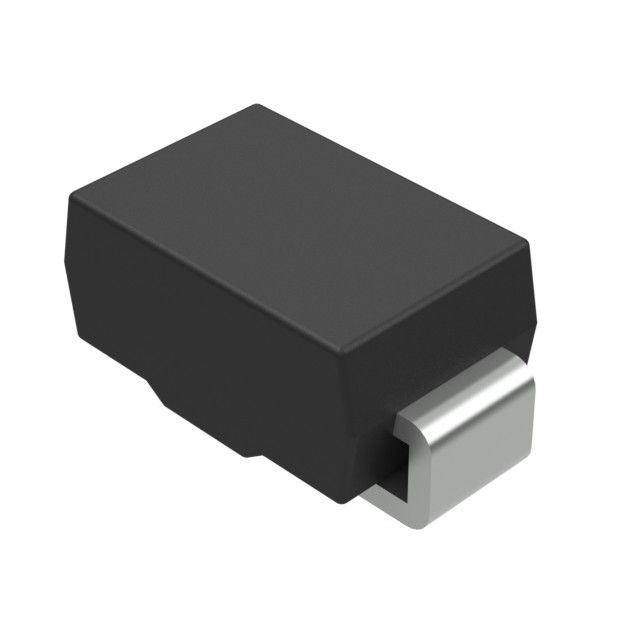

RS1M-13-F schneller Wiederaufnahme Gleichrichterdiode 1.0A OBERFLÄCHENberg-SCHNELLER WIEDERAUFNAHME-GLEICHRICHTER
Eigenschaften
- ? Glas passiviert sterben Bau?
- Schnelle Genesungszeit für hohe Leistungsfähigkeit?
- Anstiegs-Überlastungs-Bewertung zur Spitze 30A?
- Ideal entsprochen für automatisierte Versammlung?
- Bleifreies Ende/RoHS konform
Mechanische Daten
Fall: SMA/SMB?
Fall-Material: Geformter Plastik. UL-Entflammbarkeits-Klassifikation, die 94V-0 veranschlagt?
Feuchtigkeits-Empfindlichkeit: Gerade 1 pro J-STD-020C?
Anschlüsse: Bleifreier Überzug (Matte Tin Finish). Solderable pro MIL-STD-202, Methode 208?
Polarität: Kathoden-Band oder Kathoden-Kerbe?
SMA-Gewicht: 0,064 Gramm (ungefähr)?
SMB-Gewicht: 0,093 Gramm (ungefähr)
Maximalleistungen und elektrische Eigenschaften @ TA = 25°C wenn nicht anders angegeben
60Hz, widerstrebender oder induktiver Belastung des einphasigen, der Halbwelle.
Für kapazitive Last setzen Sie gegenwärtiges durch 20% herab.
| Eigenschaft | Symbol | RS1 A/AB | RS1 B/BB | RS1 D/DB |
RS1 G/GB |
RS1 J/JB |
RS1 K/KB |
RS1 M/MB |
Einheit |
|
Sich wiederholende HöchstSperrspannung Arbeitende Höchstsperrspannung Blockierspannung DCs (Anmerkung 5) |
VRRM VRWM VR |
50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
| Effektivwert-Sperrspannung | VR (EFFEKTIVWERT) | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
|
Durchschnitt korrigierter Ausgangsstrom @ TT = 120°C |
IO | 1,0 | |||||||
| Nichtfortlaufende Höchstvorwärtsüberspannung, einzelne halbe Sinuswelle 8.3ms gelegt auf bewerteter Last | IFSM | 30 | |||||||
| Vorwärtsspannungsabfall @ WENN = 1.0A | VFM | 1,3 | V | ||||||
|
Höchstrückstrom @ TA = 25°C an bewerteter Blockierspannung DCs (Anmerkung 5) @ TA = 125°C |
IRM |
5,0 200 |
µA | ||||||
| Rückgenesungszeit (Anmerkung 3) | trr | 150 | 250 | 500 | ns | ||||
| Typische Gesamtkapazitanz (Anmerkung 2) | CT | 15 | PF | ||||||
| Typischer thermischer Widerstand, Kreuzung zum Anschluss (Anmerkung 1) | RθJT | 20 | °C/W | ||||||
| Funktionieren und Lagertemperaturbereich | Tj, TSTG | -65 bis +150 | °C | ||||||
Anmerkungen:
1. Gültig, vorausgesetzt, dass Anschlüsse bei Raumtemperatur gehalten werden.
2. Maß an 1.0MHz und wendete Sperrspannung von DC 4.0V an.
3. RückwiederaufnahmeTestbedingungen: WENN = 0.5A, IR = 1.0A, IRR = 0.25A. Sehen Sie Abbildung 5.
4. RoHS-Revision 13.2.2003. Glas- und Temperaturlötmittelbefreiungen trafen zu.
5. Impulstest der kurzen Dauer benutzt, um selbst-erhitzenden Effekt herabzusetzen.
, B, D, G, J, K, Paket M Suffix Designates SMA
AB, BB, DB, GB, JB, KB, MB-Suffix kennzeichnet SMB-Paket
