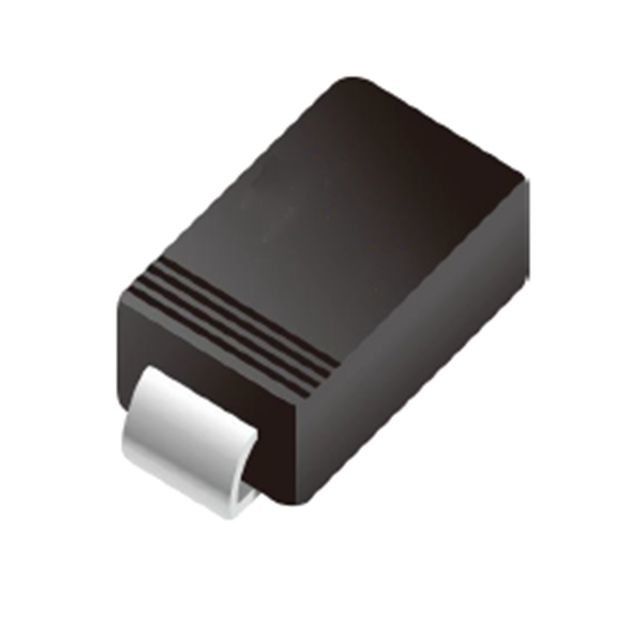

Sperrschichtdiode-Oberflächenberg-Schottky-Sperren-Gleichrichter SS32 Schottky
Eigenschaften
• Zurückhaltung in SMC-Paket
• Leistungsabfall der geringen Energie, hohe Leistungsfähigkeit
• Niedriger Vorwärtsspannungsabfall
• Plastikpaket hat Versicherer-Laborentflammbarkeits-Klassifikation 94V-0
• RoHS konform
Mechanische Daten
Fall: Geformter Plastik JEDEC DO-214AB (SMC)
Anschlüsse: Lötmittel überzog, solderable pro MIL-STD-750, Methode 2026
Polarität: Farbband bezeichnet das Kathodenende
Gewicht: 0,007 Unze, 0. 21 Gramm
Maximalleistungen u. elektrische Eigenschaften (TAmbient =25ºC wenn nicht anders vermerkt)
Symbole | Beschreibung | SS32 | SS33 | SS34 | SS35 | SS36 | SS38 | SS39 | SS310 | Einheit |
VRMS | Maximale Effektivwert-Spannung | 14 | 21 | 28 | 35 | 42 | 56 | 63 | 70 | V |
VRRM | Maximale sich wiederholende Höchstsperrspannung | 20 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | V |
VDC | Maximale Blockierspannung DCs | 20 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | V |
ICH (HANDELS) | Maximaler durchschnittlicher Vorwärtsrichtstrom (FIG.1) | 3,0 | ||||||||
IFSM | Höchstvorwärtsüberspannung (JEDEC-Methode) | 80,0 | ||||||||
VF | Maximale blitzschnelle Vorwärtsspannung an 3.0A | 0,50 | 0,70 | 0,85 | V | |||||
IR | Maximale DC-Rückseite gegenwärtig an bewerteter Blockierspannung DCs | TA =25°C 2,0 | MA | |||||||
TA =100°C 20,0 | ||||||||||
RθJA | Maximaler thermischer Widerstand, Kreuzung zu umgebendem | 17 | °C/W | |||||||
CJ | Typische Kreuzungs-Kapazitanz (ANMERKUNG) | 300 | PF | |||||||
TJ | Funktionierende Grenzschichttemperaturstrecke | -50 bis +125 | -50 bis +150 | °C | ||||||
TSTG | Lagertemperaturbereich | -65 bis +150 | °C |
ANMERKUNGEN: Gemessen an 1MHz und an der Appliersperrspannung von 4.0VDC.
Typische Kennlinien
Maße in den Zoll (Millimeter)
