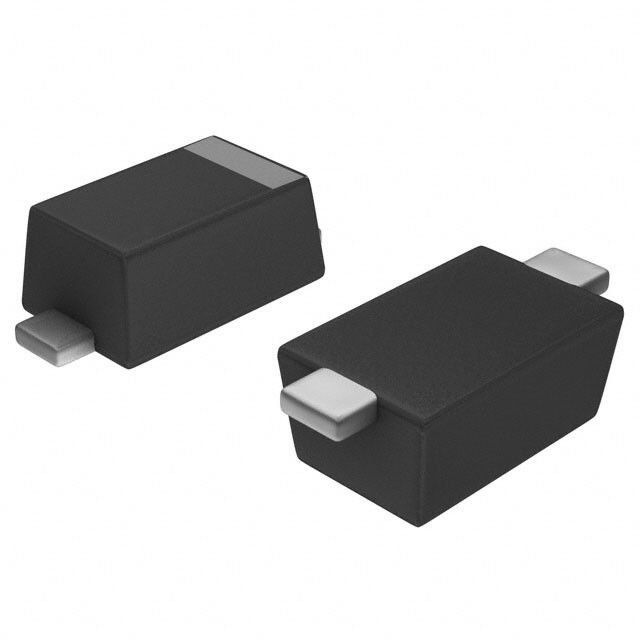

Gleichrichterdiode-universelle Gleichrichter-Silikon-Gleichrichter LL4007G L0G
diode rectifier circuit
,bridge rectifier circuit
LL4001… LL4007
OBERFLÄCHENberg-SILIKON-GLEICHRICHTER
Spannungsbereich - 50 bis 1000 V
Vorderesgegenwärtiges - 1 A
Eigenschaften
• Niedrige Kosten
• Ideal für angebrachte Oberflächenanwendungen
• Niedriger Durchsickernstrom
Mechanische Daten
• Fall: Geformter Plastikkörper MELF (DO-213AB)
• Montageposition: irgendwelche
Absolute Maximalleistungen und elektrische Eigenschaften (Ta = ℃ 25)
Bewertungen bei 25 ℃ umgebender Temperatur wenn nicht anders angegeben. Einphasiges, Halbwelle, 60 Hz-, widerstrebende oder induktivebelastung. Für kapazitive Last setzen Sie gegenwärtiges durch 20% herab.
| Parameter | Symbole | LL4001 | LL4002 | LL4003 | LL4004 | LL4005 | LL4006 | LL4007 | Einheiten |
| Maximale rückläufige Höchstsperrspannung | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
| Maximale Effektivwert-Spannung | VRMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
| Maximale Blockierspannung DCs | VDC | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
| Maximaler durchschnittlicher Vorwärtsrichtstrom an TA = ℃ 75 | WENN (HANDELS) | 1 | |||||||
| Höchstvorwärtsfrau einzelne halbe Sinus-Welle der Überspannung 8,3 gelegt auf bewerteter Last (JEDEC-Methode) | IFSM | 30 | |||||||
| Maximale Vorwärtsspannung bei 1 A | VF | 1,1 | V | ||||||
| Maximales volle Lasts-Rückgegenwärtiges (voller Zyklus-Durchschnitt) | IR (HANDELS) | 30 | µA | ||||||
|
Maximale DC-Rückseite gegenwärtig TA = ℃ 25 an bewerteter Blockierspannung DCs TA = ℃ 125 |
IR |
5
50 |
µA | ||||||
| Typische Kreuzungs-Kapazitanz 1) | CJ | 15 | PF | ||||||
| Maximaler thermischer Widerstand |
RθJL 2) RθJA 3) |
20 50 |
℃/W | ||||||
| Funktionieren und Lagertemperaturbereich | Tj, Tstg | - 65 bis + 150 | ℃ | ||||||
1) Gemessen bei 1 MHZ und angewandter Sperrspannung von 4 V DC
2) Thermischer Widerstand von Kreuzung zu Anschluss kupferne Auflagen 6,0 Millimeter3 zu jedem Anschluss
3) Kreuzung des thermischen Widerstands zum Anschluss kupferne Auflagen 6,0 Millimeter3 zu jedem Anschluss
