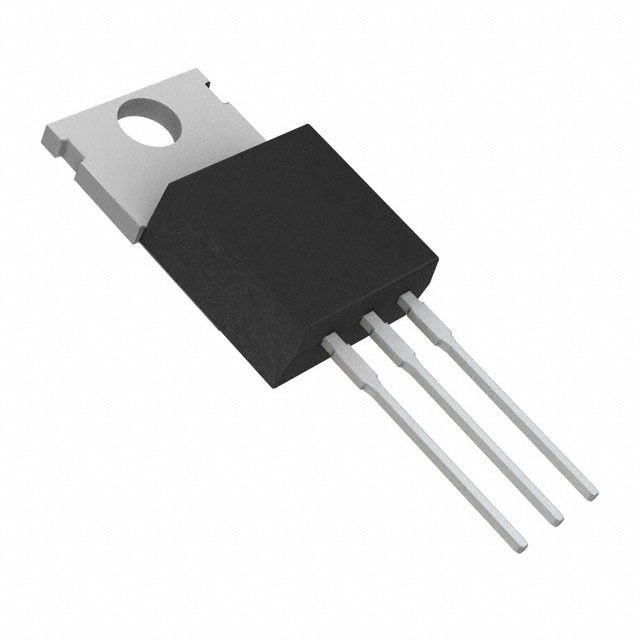

Energie-Gleichrichter-Schottky-Sperren-Gleichrichter MBR20100CTG Switchmode
bridge rectifier circuit
,signal schottky diode
MBR2080CT, MBR2090CT, MBR20100CT
SWITCHMODE™-Energie-Gleichrichter
SCHOTTKY-SPERREN-GLEICHRICHTER
20 AMPERE
VOLT 80−100
Diese Reihe verwendet das Schottky-Sperrenprinzip mit einem Platinsperrenmetall. Diese state−of−the−art Geräte haben die folgenden Eigenschaften:
Eigenschaften
• 20 ein Summe (10 A pro Dioden-Bein)
• Guard−Ring für Druck-Schutz
• Niedrige Vorwärtsspannung
• funktionierende 175°C Grenzschichttemperatur
• Epoxidtreffen UL 94 V−0 @ 0,125 Zoll
• Leistungsabfall der geringen Energie/hohe Leistungsfähigkeit
• Hohe Anstiegs-Kapazität
• Niedrige gespeicherte Gebührenmajoritätsladungsträger-Leitung
• Versendet 50 Einheiten pro Kunststoffrohr
• Pb−Free-Pakete sind Available*
Mechanische Eigenschaften:
• Fall: Epoxid, geformt
• Gewicht: 1,9 Gramm (ungefähr)
• Ende: Alle korrosionsbeständigen Außenoberflächen und Terminalführungen sind bereitwillig Solderable
• Führungs-Temperatur zu lötenden Zwecken: Maximum 260°C für 10 Sekunden
MAXIMALLEISTUNGEN (pro Dioden-Bein)
| Bewertung | Symbol | MBR | Einheit | ||
| 2080CT | 2090CT | 20100CT | |||
|
Sich wiederholende HöchstSperrspannung Arbeitende Höchstsperrspannung Blockierspannung DCs |
VRRM VRWM VR |
80 | 90 | 100 | V |
|
Durchschnitt korrigierter Vorwärtsstrom (Bewertetes VR) TC = 133°C |
WENN (HANDELS) | 10 | |||
|
Sich wiederholender Vorwärtshöchststrom (Veranschlagte VR, Rechteckwelle, 20 kHz), TC = 133°C |
IFRM | 20 | |||
|
Nichtfortlaufende Höchstüberspannung (Anstieg angewendet an der Zustandshalbwelle der bewerteten Last, am einphasigen, 60 Hz) |
IFSM | 150 | |||
| Sich wiederholende Rückhöchstüberspannung (2,0 s, 1,0 kHz) | IRRM | 0,5 | |||
| Funktionierende Grenzschichttemperatur (Anmerkung 1) | TJ | -65 bis +175 | °C | ||
| Lagertemperatur | Tstg | -65 bis +175 | °C | ||
| Spannungs-Änderungsgeschwindigkeit (bewertete VR) | dv/dt | 10000 | V/μs | ||
1. Die erzeugte Hitze muss kleiner als die Wärmeleitfähigkeit von Junction−to−Ambient sein: dPD/dTJ < 1="">
