Niedrige Kapazitanz der PESD12VL1BA-Gleichrichterdiode bidirektionale ESD-Schutzdioden
diode rectifier circuit
,bridge rectifier circuit
PESDxL1BA-Reihe

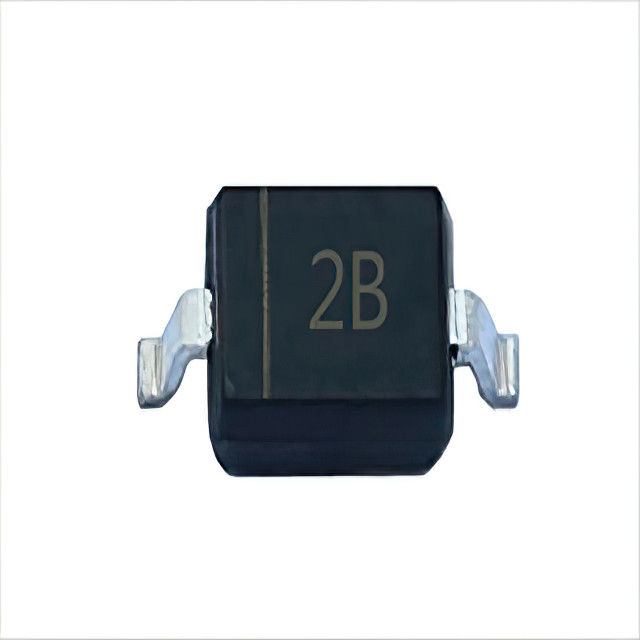

Niedrige Kapazitanz bidirektionale ESD-Schutzdioden in SOD323
Allgemeine Beschreibung
Bidirektionale Schutzdioden der elektrostatischen Entladung (ESD) in einem sehr kleinen Plastikpaket SOD323 (SC-76) SMD entworfen, um eine Bus-Leitung vor dem Schaden zu schützen verursacht durch ESD und andere Ausgleichströme.
Eigenschaften
■Bidirektionaler ESD-Schutz von einer Linie
■Esd-Schutz > 23 KV
■Max. Höchstimpulsleistung: Ppp = 500 W
■Iec 61000-4-2, Niveau 4 (ESD)
■Niedrige festklemmende Spannung: V (CL) R = 26 V
■Iec 61000-4-5 (Anstieg); Ipp = 18 A
■Ultra niedriger Durchsickernstrom: IRM< 0="">
■Sehr kleines SMD-Plastikpaket.
Anwendungen
■Computer und Peripherie
■Datenleitungen
■Kommunikationssysteme
■DOSEN-Busschutz.
■Audio- und Videoausrüstung
Feststecken
Grenzwerte
In Übereinstimmung mit dem absoluten Maximalleistungs-System (Iec 60134).
| Symbol | Parameter | Bedingungen | Minute | Maximal | Einheit |
|---|---|---|---|---|---|
| Ppp | Höchstimpulsleistung | 8/20 µs [1] | |||
| PESD3V3L1BA | - | 500 | W | ||
| PESD5V0L1BA | - | 500 | W | ||
| PESD12VL1BA | - | 200 | W | ||
| PESD15VL1BA | - | 200 | W | ||
| PESD24VL1BA | - | 200 | W | ||
| Ipp | Höchstimpulsstrom | 8/20 µs [1] | |||
| PESD3V3L1BA | - | 18 | |||
| PESD5V0L1BA | - | 15 | |||
| PESD12VL1BA | - | 5 | |||
| PESD15VL1BA | - | 5 | |||
| PESD24VL1BA | - | 3 | |||
| Tj | Grenzschichttemperatur | - | 150 | °C | |
| Tamb | umgebende Temperatur | −65 | +150 | °C | |
| Tstg | Lagertemperatur | −65 | +150 | °C |
[1] nichtfortlaufender Stromschritt 8/20 µs Wellenform exponentialen Zerfalls; sehen Sie Abbildung 1.
