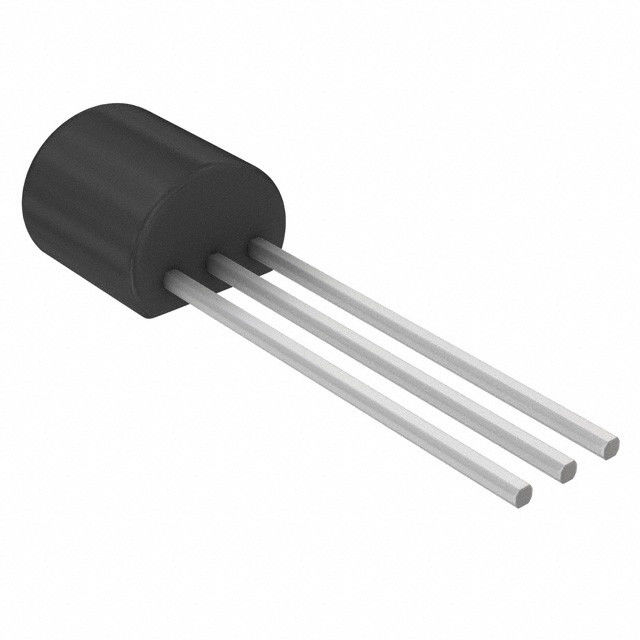

Audioprogrammierbare Referenzspannung energie Mosfet IC TL431ACZ
multi emitter transistor
,silicon power transistors
Audioprogrammierbare Referenzspannung energie Mosfet IC TL431ACZ
TL431
Programmierbare Referenzspannung
Eigenschaften
■Justierbare Ausgangsspannung: 2,5 bis 36 V
■Gegenwärtige Fähigkeit der Wanne: 1 bis 100 MA
■Typische Ausgangsimpedanz: 0,22 Ω
■1% und 2% Spannungspräzision
Beschreibung
Das TL431 ist eine programmierbare Weichenreferenzspannung mit garantierter Temperaturbeständigkeit über dem gesamten Betriebstemperaturbereich.
Die Ausgangsspannung wird eingestellt möglicherweise auf jeden möglichen Wert zwischen 2,5 V und 36 V mit zwei externen Widerständen.
Das TL431 funktioniert mit einem breiten Strombereich von 1 bis 100 MA mit einem typischen dynamischen Widerstand von 0,22 Ω.
Paketinformationen
Zwecks Umgebungsbedingungen genügen,
STMicroelectronics-Angebote diese Geräte in ECOPACK®
Pakete. Diese Pakete haben ein bleifreies zweites L
evel Verbindung. Die Kategorie des zweiten Niveaus
nterconnect wird auf dem Paket und auf dem inneren markiert
Kastenaufkleber, gemäß JEDEC Standard-JESD97.
Beziehen Sie Eingangsspannungsabweichung über Temperaturspanne
| Symbol | Parameter | Wert | Einheit |
| VKA | Kathode zur Anodenspannung | Vref bis 36 | V |
| Ik | Kathodenstrom | 1 bis 100 | MA |
| Toper |
Funktionierende Lufttemperaturstrecke TL431C/AC TL431I/AI |
0 bis +70 -40 bis +105 |
°C |
