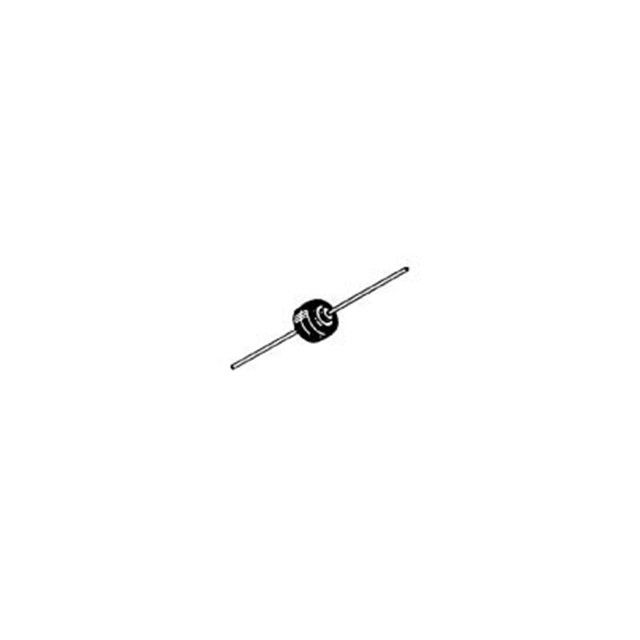

Hohe gegenwärtige Führung angebrachte Gleichrichter
Eigenschaften
• Die gegenwärtige Kapazität, die mit Fahrgestellen vergleichbar ist, brachte Gleichrichter an
• hohe Anstiegs-Kapazität
• Isolierkasten
• Pb−Free-Pakete sind mechanische Eigenschaften Available*:
• Fall: Epoxid, geformt
• Gewicht: 2,5 Gramm (ungefähr)
• Ende: Alle korrosionsbeständigen Außenoberflächen und Terminalführung ist bereitwillig Solderable
• Führungs-Temperatur zu lötenden Zwecken: Maximum 260°C für 10 Sekunden
• Polarität: Kathoden-Polaritäts-Band
MR7 = Gerätecode
xx = 50, 51, 52, 54, 56 oder 60
= Pb−Free-Paket
(Anmerkung: Zen ist möglicherweise in jedem Standort)
EINRICHTUNGS-INFORMATIONEN
See führte die Einrichtung und die Versandinformationen im Gehäuseabmessungenabschnitt auf Seite 6 dieses Leistungsblatts einzeln auf.
Für einen Rechteckwelleinput von Umfang VM, wird der Nutzungsgrad:
(A-Zweiwegstromkreis hat zweimal diese Leistungsfähigkeit)
Wie die Frequenz des Eingangssignals erhöht wird, die Rückgenesungszeit der Diode (Tabelle 10) wird, mit dem Ergebnis einer zunehmenden Wechselspannungskomponente über RL bedeutend, das in der Polarität vom vorwärts gegenwärtigen gegenüberliegend ist, dadurch sie verringert sie den Wert des Nutzungsgrad σ, wie gezeigt auf Abbildung 9.
Es sollte hervorgehoben werden, dass Abbildung 9 nur Wellenform-Leistungsfähigkeit zeigt; es liefert kein Maß Diodenverluste. Daten wurden erhalten, indem man das AC-Bauteil von Vl mit einem wahren Effektivwert Voltmeter und die DC-Komponente mit einem DC-Voltmeter maß. Die Daten wurden in Gleichung 1 verwendet, um Punkte für Abbildung 9. zu erreichen
