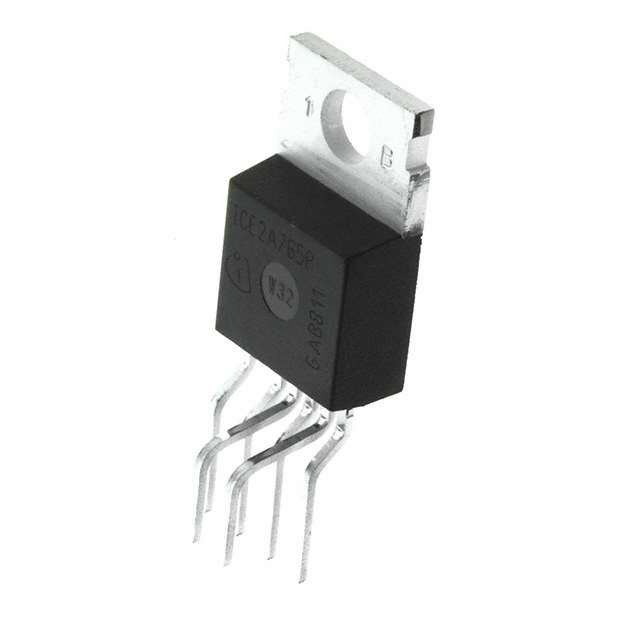

Emittergekoppelte Offlinerangierlok IC ICE2B765P2BKSA1 SMPS mit integriertem 650V/800V CoolMOS
multi emitter transistor
,silicon power transistors
Offline-emittergekoppelter Prüfer SMPS mit integriertem 650V/800V CoolMOS™
Produkt-Höhepunkte
• Bestes in der Klasse in den Paketen DIP8, DIP7, TO220 und DSO16/12
• Kein Kühlkörper erfordert für DIP8, DIP7 und DSO16/12
• Erhöhte Kriechstrecke für TO220, DIP7 und DSO16/12
• Lokalisierter Abfluss für Pakete TO220
• Niedrigste Bereitschaftsverlustleistung
• Erhöhte Schutzfunktionen mit Selbstanlauf-Modus
• Pb-freier Führungsüberzug für alle Pakete; RoHS konform
Eigenschaften
• 650V/800V Lawine schroffes CoolMOS™
• Nur wenige externe Komponenten erforderten
• Eingegebene Aussperrung des Undervoltage-Vcc
• Schaltfrequenz 67kHz/100kHz
• Maximaler Arbeitszyklus 72%
• Bereitschaftsbetriebsart der geringen Energie, zum von Bedingungen der Europäischen Kommission zu erfüllen • Thermal geschlossen mit Selbstanlauf
• Überlastungs-und offene Schleife-Schutz
• Überspannungs-Schutz während des Selbstanlaufs
• Justierbare Spitzenstrom-Beschränkung über externen Widerstand
• Gesamttoleranz der gegenwärtigen Begrenzung <>
Beschreibung
Die zweite Generation CoolSET™-F2 liefert einige spezielle Verbesserungen, um den Bedarf an den Bereitschafts- und Schutzeigenschaften der geringen Energie zufriedenzustellen. In der Bereitschaftsbetriebsartfrequenz wird Reduzierung verwendet, um die Leistungsaufnahme zu senken und eine stabile Ausgangsspannung in diesem Modus zu stützen. Die Frequenzreduzierung ist auf 20kHz/21.5 kHz begrenzt, um hörbare Geräusche zu vermeiden. Im Falle der Ausfallmodi wie die offene Schleife, Überspannung oder Überlastung passend, die Geräteschalter im Selbstanlauf-Modus kurzzuschließen, der durch die interne Schutzeinheit gesteuert wird. Mittels der internen genauen Spitzenstrombeschränkung können das Maß des Transformators und die Sekundärdiode sortiertes niedrigeres sein, das zu kosteneffektiveres für das Gesamtsystem führt.
Typische Anwendung
1,3 Pin Configuration mit PG-TO220-6-46/7
| Pin | Pin Symbol | Funktion |
| 1 | 1 Abfluss | 650V1) CoolMOS™-Abfluss |
| 3 | Isense | Kontrolleur Current Sense Input, CoolMOS™-Quellertrag |
| 4 | Boden | Kontrolleur Ground |
| 5 | VCC | Kontrolleur Supply Voltage |
| 6 | Weiche | Sanftanlauf |
| 7 | FB |
Feedback |
Um das emittergekoppelte während der hellen Lastszustände zu verbessern die verstärkte gegenwärtige Rampe des PWM-OP wird gelegt auf einer Spannungsrampe, die durch das Schalter T2 errichtet wird, die Spannungsquelle V1 und der Tiefpassfilter des 1. Auftrages, der aus R1 und C1 besteht (sehen Sie Abbildung 9, Tabelle 10). Jedes Mal wenn der Oszillator für max. Arbeitszyklusbeschränkung schloss, wird das Schalter T2 durch VOSC geschlossen. Wenn der Oszillator auslöst, ist das Tor-Fahrer-T2 geöffnet, damit die Spannungsrampe beginnen kann.
