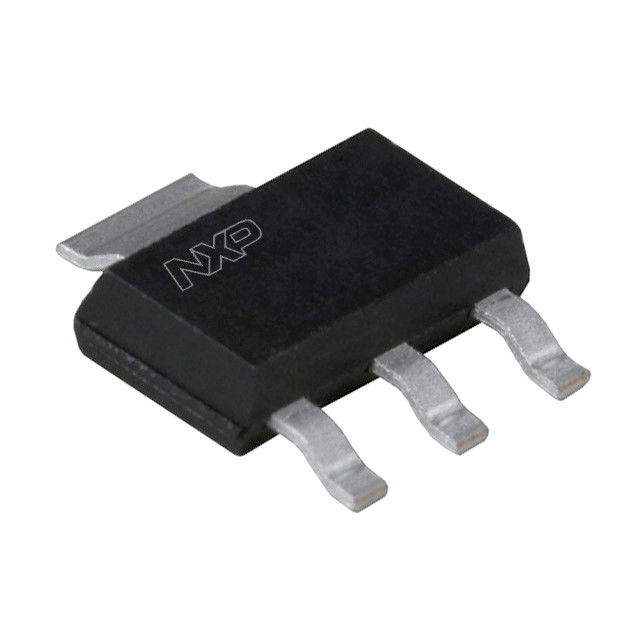

Breitbandtransistor npn BFG135 universeller Transistor Energie Mosfet-Transistors NPN 7GHz
fabricant:
Hersteller
Beschreibung:
Oberflächenberg SC-73 Rf-Transistor-NPN 15V 150mA 7GHz 1W
Kategorie:
elektronische IC-Chips
Preis:
Negotiate
Zahlungs-Methode:
T/T, Western Union, Paypal
Spezifikationen
Kollektor-Basis-Spannung:
25 V
Kollektor-Emitter-Spannung:
15 V
Emitter-Basisspannung:
2 V
DC-Kollektorstrom:
150 MA
Gesamtleistungs-Ableitung:
1 W
Lagertemperatur:
−65 zu °C 150
Höhepunkt:
power mosfet ic
,multi emitter transistor
Einleitung
BFG135
Breitbandtransistor NPN 7GHz
BESCHREIBUNG
Planarer Epitaxial- Transistor NPN-Silikons in einem Plastik-Umschlag SOT223, bestimmt für Breitbandverstärkeranwendungen. Die kleinen Emitterstrukturen, mit integrierten Emitterballastaufnahmewiderständen, stellen mit hohem Ausschuss Spannungsfähigkeiten auf einem niedrigen Verzerrungsniveau sicher.
Die Verteilung der Beschriftungsbereiche über der Oberfläche des Gerätes gibt einen ausgezeichneten Temperaturverlauf.
GRENZWERTE
In Übereinstimmung mit dem absoluten maximalen System (Iec 134).
| SYMBOL | PARAMETER | BEDINGUNGEN | Min. | MAXIMUM. | EINHEIT |
| VCBO | Kollektor-Basis-Spannung | offener Emitter | - | 25 | V |
| VCEO | Kollektor-Emitter-Spannung | offene Basis | - | 15 | V |
| VEBO | Emitterbasisspannung | Open-Collector | - | 2 | V |
| IC | DC-Kollektorstrom | - | 150 | MA | |
| Ptot | Gesamtleistungsableitung | bis Ts = °C 145 (Anmerkung 1) | - | 1 | W |
| Tstg | Lagertemperatur | -65 | 155 | °C | |
| Tj | Grenzschichttemperatur | - | 175 | °C |
Anmerkung 1. Ts ist die Temperatur am lötenden Punkt des Kollektors Tab.
FESTSTECKEN
| PIN | BESCHREIBUNG |
| 1 | Emitter |
| 2 | Basis |
| 3 | Emitter |
| 4 | Kollektor |
Intermodulationsverzerrung und zweiter Auftragsintermodulationsverzerrungsteststromkreis.
