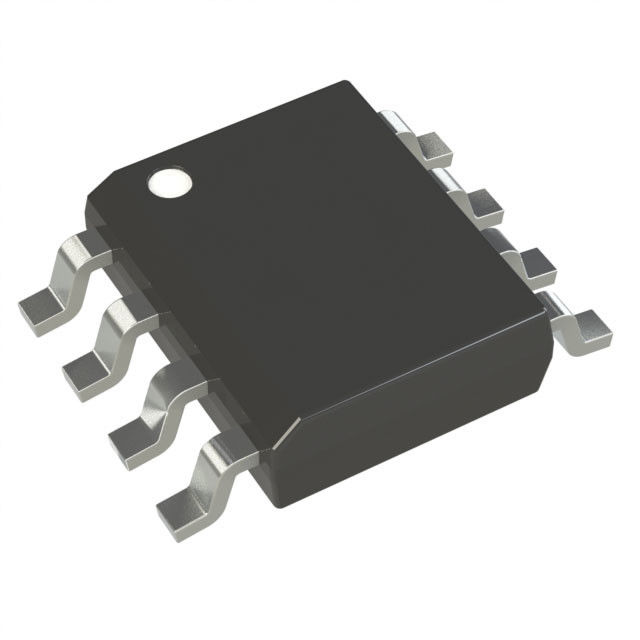

TC4427COA-Energie Mosfet-Transistor-Hochgeschwindigkeitsenergie MOSFET-Fahrer

TC4426/TC4427/TC4428

Doppelhochgeschwindigkeitsenergie 1.5A MOSFET-Fahrer

Eigenschaften:

• Hoher Höchstleistungs-Strom – 1.5A

• Breiter eingegebener Versorgungs-Spannungs-Betriebsbereich:

- 4.5V zu 18V

• Hohe kapazitive Lasts-Treibereigenschaften – 1000 PF in 25 ns (Art.)

• Kurze Verzögerungs-Zeiten – 40 ns (Art.)

• Zusammengebrachter Aufstieg und Abfallzeiten

• Niedriger Versorgungs-Strom:

- Mit Logik ‚1" eingegeben – 4 MA

- Mit Logik ‚0" eingegeben – μA 400

• Niedrige Ausgangsimpedanz – 7Ω

• Sperrung geschützt: Widersteht Strom der Rückseiten-0.5A

• Input widersteht negativem Input bis zu 5V

• ESD schützte – 4 KV

• Pin-kompatibel mit dem TC426/TC427/TC428

• Raumersparnis 8-Pin MSOP und 8-Pin 6x5 DFN Pakete

Anwendungen:

• Schalter-Modus-Stromversorgung

• Leitungstreiber

• Impulswandler-Antrieb

Allgemeine Beschreibung:

Die TC4426/TC4427/TC4428 sind verbesserte Versionen der früheren Familie TC426/TC427/TC428 von MOSFET-Fahrern. Die Geräte TC4426/TC4427/TC4428 haben Aufstieg und Abfallzeiten zusammengebracht, wenn sie das Tor eines MOSFET aufluden und entluden.

Diese Geräte sind in hohem Grade die Sperrung, die unter allen möglichen Bedingungen innerhalb ihrer Energie beständig sind und Nennspannungen. Sie sind nicht abhängig von Schaden, wenn bis zu 5V von Geräuschen das Festnageln (jeder Polarität) auf dem Massepunkt auftritt. Sie können, ohne Schaden oder Logikumkippen annehmen, bis 500 MA des Rückstroms (jeder Polarität) seiend Zwangs zurück in ihre Ertrag. Alle Anschlüsse werden völlig gegen elektrostatische Entladung (ESD) bis 4 KV geschützt.

Die Fahrer MOSFET-TC4426/TC4427/TC4428 können leicht/Entladung aufzuladen 1000 PFtorkapazitanzen in darunter 30 ns. Diese Geräte liefern niedrig genügende Widerstände in an und die Aus-Zustände, zum des beabsichtigten Zustandes des MOSFETS sicherzustellen werden nicht, sogar durch große Ausgleichströme beeinflußt.

Andere kompatible Fahrer sind die Familie TC4426A/TC4427A/TC4428A von Geräten. Die Geräte TC4426A/TC4427A/TC4428A haben die führenden und fallenden Randinput-zuertrag-Verzögerungszeiten, zusätzlich zum zusammengebrachten Aufstieg und zu den Abfallzeiten der Geräte TC4426/TC4427/TC4428 zusammengebracht.

Absolutes Maximalleistungen †

Versorgungs-Spannung ..................................................... +22V

Eingangsspannung, IN A oder IN B ..................................... (VDD + 0.3V) zu (Boden – 5V)

Paket-Verlustleistung (TA-≤ 70°C)

DFN-.............................................................. Anmerkung 3

MSOP .......................................................... 340 mW

PDIP ............................................................ 730 mW

SOIC ............................................................ 470 mW

Lagertemperaturbereich .............. - 65°C zu +150°C

Maximale Grenzschichttemperatur ...................... +150°C

† Betont über denen, die unter „absoluten Maximalleistungen“ aufgelistet werden, verursacht möglicherweise Dauerschaden zum Gerät. Diese sind nur Druckbewertungen und Funktionsoperation des Gerätes an diesen oder aller möglicher anderen Bedingungen über denen zeigte in den Operationsabschnitten der Spezifikationen wird bedeutet nicht an. Aussetzung zu den absoluten Maximalleistungsbedingungen für längere Zeiträume beeinflußt möglicherweise Gerätzuverlässigkeit.

Paket-Arten

Funktionssantendiagramm
