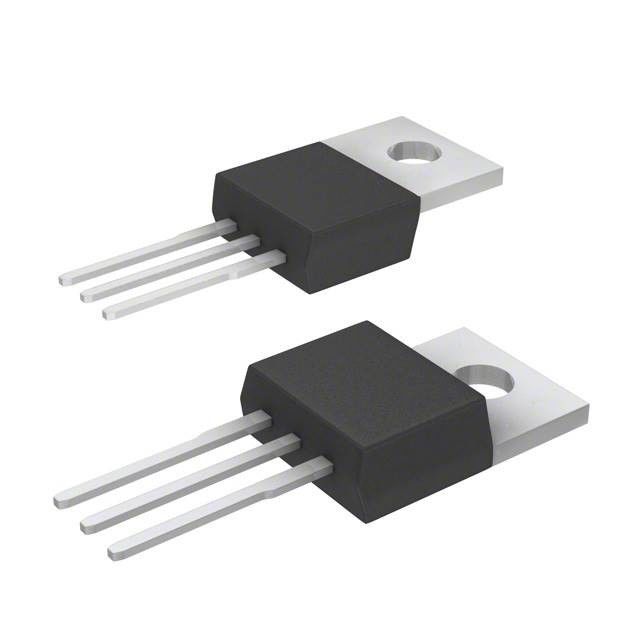

Energie SGP02N120 Mosfet-Transistor schnelles S-IGBT in der NPT-Technologie
fabricant:
Hersteller
Beschreibung:
IGBT NPT 1200 V 6,2 A 62 W durch Loch PG-TO220-3-1
Kategorie:
elektronische IC-Chips
Preis:
Negotiate
Zahlungs-Methode:
T/T, Western Union, Paypal
Spezifikationen
Kollektor-Emitter-Spannung:
1200 V
DC-Kollektorstrom:
6,2 A
Pulsierter Kollektorstrom:
9,6 A
Tor-Emitterspannung:
±20 V
Verlustleistung:
62 W
Funktionierende Kreuzung und Lagertemperatur:
-55… +150°C
Höhepunkt:
power mosfet ic
,multi emitter transistor
Einleitung
SGP02N120, SGB02N120, SGD02N120
Schnelles S-IGBT in der NPT-Technologie
• 40% niedrigeres Eoff verglichen mit vorheriger Generation
• Kurzschluss widerstehen zeit- 10 µs
• Entworfen für:
- Motorsteuerungen
- Inverter
- SMPS
• NPT-Technologieangebote:
- sehr fest Parameterverteilung
- hohe Rauheit, stabiles Verhalten der Temperatur
- parallele zugeschaltete Fähigkeit
Maximalleistungen
| Parameter | Symbol | Wert | Einheit |
| Kollektor-Emitter-Spannung | VCE | 1200 | V |
|
DC-Kollektorstrom TC = 25°C TC = 100°C |
IC |
6,2 2,8 |
|
| Pulsierter Kollektorstrom, TP begrenzte durch Tjmax | ICpuls | 9,6 | |
| Stellen Sie sicheres Geschäftsfeld VCE ≤ 1200V, Tj-≤ 150°C ab | 9,6 | ||
| Tor-Emitterspannung | VGE | ±20 | V |
| Lawinenenergie, Einzelimpuls IC = 2A, VCC = 50V, RGE = 25Ω, Anfang an Tj = an 25°C | EAS | 10 | mJ |
| Kurzschluss widerstehen Zeit1) VGE = 15V, 100V ≤ VCC ≤ 1200V, Tj-≤ 150°C | tSC | 10 | µs |
| Verlustleistung TC = 25°C | Ptot | 62 | W |
| Funktionierende Kreuzung und Lagertemperatur | Tj, Tstg | -55… +150 | °C |
| Löttemperatur, 1.6mm (0,063 Zoll.) vom Argument für 10s | 260 | °C |
