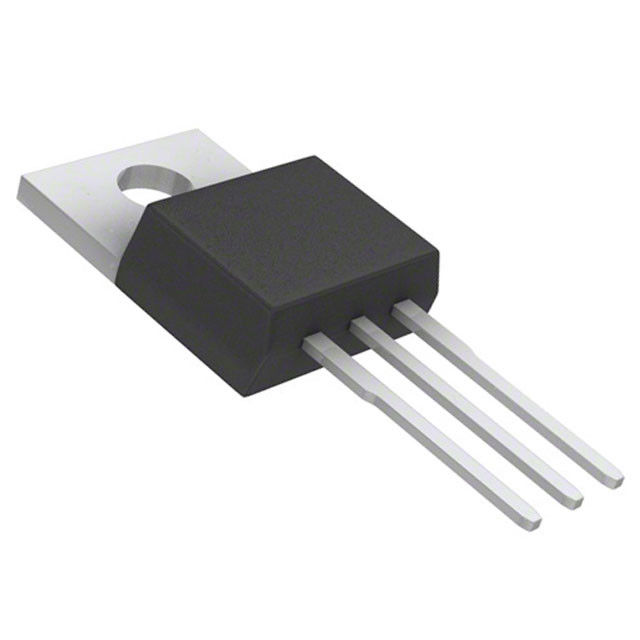

Neue und originale Präzisions-Celsius-Temperatursensoren LM35DT
multi emitter transistor
,silicon power transistors
LM35
Präzisions-Celsius-Temperatursensoren
Allgemeine Beschreibung
Bei der LM35-Serie handelt es sich um Präzisions-Temperatursensoren mit integrierten Schaltkreisen, deren Ausgangsspannung linear proportional zur Celsius-Temperatur ist.Der LM35 hat daher einen Vorteil gegenüber linearen Temperatursensoren, die in ˚ Kelvin kalibriert sind, da der Benutzer nicht eine große konstante Spannung von seinem Ausgang abziehen muss, um eine praktische Celsius-Skalierung zu erhalten.Der LM35 erfordert keine externe Kalibrierung oder Trimmung, um typische Genauigkeiten von ±1⁄4˚C bei Raumtemperatur und ±3⁄4˚C über den gesamten Temperaturbereich von -55 bis +150˚C zu liefern.Niedrige Kosten werden durch Trimmen und Kalibrieren auf Waferebene gewährleistet.Die niedrige Ausgangsimpedanz, der lineare Ausgang und die präzise inhärente Kalibrierung des LM35 machen die Anbindung an Auslese- oder Steuerschaltkreise besonders einfach.Es kann mit einzelnen Netzteilen oder mit Plus- und Minus-Netzteilen verwendet werden.Da es nur 60 µA aus seiner Versorgung bezieht, weist es eine sehr geringe Eigenerwärmung auf, die bei ruhender Luft weniger als 0,1 °C beträgt.Der LM35 ist für den Betrieb in einem Temperaturbereich von –55˚ bis +150˚C ausgelegt, während der LM35C für einen Temperaturbereich von –40˚ bis +110˚C (–10˚ mit verbesserter Genauigkeit) ausgelegt ist.Die LM35-Serie ist in hermetischen TO-46-Transistorgehäusen erhältlich, während LM35C, LM35CA und LM35D auch in TO-92-Transistorgehäusen aus Kunststoff erhältlich sind.Der LM35D ist auch in einem 8-poligen oberflächenmontierbaren Small-Outline-Gehäuse und einem TO-220-Kunststoffgehäuse erhältlich.
Merkmale
- Direkt kalibriert in ˚ Celsius (Celsius)
- Linear + 10,0 mV/˚C Skalierungsfaktor
- 0,5˚C Genauigkeit garantiert (bei +25˚C)
- Ausgelegt für den gesamten Bereich von −55˚ bis +150˚C
- Geeignet für Remote-Anwendungen
- Geringe Kosten durch Trimmen auf Wafer-Ebene
- Funktioniert von 4 bis 30 Volt
- Weniger als 60 µA Stromaufnahme
- Geringe Eigenerwärmung, 0,08˚C in ruhender Luft
- Nichtlinearität nur ±1⁄4˚C typisch
- Niederohmiger Ausgang, 0,1 Ω für 1 mA Last
Typische Anwendungen
Verbindungsdiagramme
absolut beste Bewertungen(Anmerkung 10)
Wenn für Militär/Luft- und Raumfahrt spezifizierte Geräte erforderlich sind, wenden Sie sich bitte bezüglich Verfügbarkeit und Spezifikationen an das National Semiconductor Sales Office/Distributor.
Versorgungsspannung +35 V bis −0,2 V
Ausgangsspannung +6 V bis −1,0 V
Ausgangsstrom 10 mA
Lagertemperatur.;
TO-46-Gehäuse, −60 °C bis +180 °C
TO-92-Gehäuse, −60 °C bis +150 °C
SO-8-Gehäuse, −65 °C bis +150 °C
TO-220-Gehäuse, −65 °C bis +150 °C
Bleitemperatur:
TO-46-Gehäuse, (Löten, 10 Sekunden) 300 °C
TO-92- und TO-220-Gehäuse, (Löten, 10 Sekunden) 260 °C
SO-Paket (Hinweis 12)
Dampfphase (60 Sekunden) 215˚C
Infrarot (15 Sekunden) 220˚C
ESD-Anfälligkeit (Hinweis 11) 2500 V
Spezifizierter Betriebstemperaturbereich: TMINDESTzu TMAX(Anmerkung 2)
LM35, LM35A –55˚C bis +150˚C
LM35C, LM35CA –40˚C bis +110˚C
LM35D 0˚C bis +100˚C
