BUK9237-55A TrenchMOS™ FET logischen Zustandes
Beschreibung
N-Kanalanreicherungstyp-Feldwirkungsleistungstransistor in einem Plastikpaket unter Verwendung der Technologie TrenchMOS™1, sehr niedrigen Durchlasswiderstand kennzeichnend.
Produktverfügbarkeit: BUK9237-55A in SOT428 (D-PAK).
Eigenschaften
■TrenchMOS™-Technologie
■Q101 konform
■°C 175 veranschlagte
■Logischer Zustand kompatibel.
Anwendungen
■Automobil- und universelle Energieschaltung:
◆12 V und 24 v-Lasten
◆Motoren, Lampen und Solenoide.
Grenzwerte
In Übereinstimmung mit dem absoluten Maximalleistungs-System (Iec 60134)
| Symbol | Parameter | Bedingungen | Minute | Maximal | Einheit |
| VDS | Abflussquellspannung (DC) | - | 55 | V | |
| VDGR | Abflusstorspannung (DC) | RGS = kΩ 20 | - | 55 | V |
| VGS | Torquellspannung (DC) | - | ±15 | V | |
| Identifikation | Abflussstrom (DC) | Tmb = °C 25; VGS = 5 V; Abbildung 2 und 3 | - | 32 | |
| Tmb = °C 100; VGS = 5 V; Abbildung 2 | - | 22 | |||
| IDM | Höchstabflussstrom | Tmb = °C 25; pulsiert; TP-≤ 10 µs; Abbildung 3 | - | 129 | |
| Ptot | Gesamtleistungsableitung | Tmb = °C 25; Abbildung 1 | - | 77 | W |
| Tstg | Lagertemperatur | -55 | +175 | °C | |
| Tj | funktionierende Grenzschichttemperatur | -55 | +175 | °C | |
| Quelle-Abflussdiode | |||||
| IDR | Rückabflussstrom (DC) | Tmb = °C 25 | - | 32 | |
| IDRM | Höchstrückabflussstrom | Tmb = °C 25; pulsiert; TP-≤ 10 µs | - | 129 | |
| Lawinenrauhheit | |||||
| WDSS | nichtfortlaufende Lawinenenergie |
unclamped induktive Belastung; IDENTIFIKATION = 32 A; VDS-≤ 30 V; VGS = 5 V; RGS = Ω 50; Tj beginnen = °C 25 |
- | 76 | mJ |

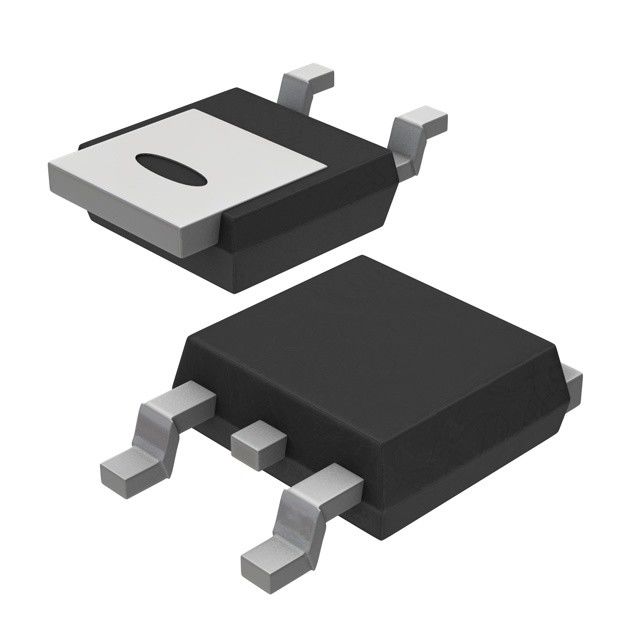

Paketentwurf
Unsymmetrisches angebrachtes Plastikoberflächenpaket (Philips-Version von D-PAK); 3 Führungen
(eine Führung erntete) SOT428
