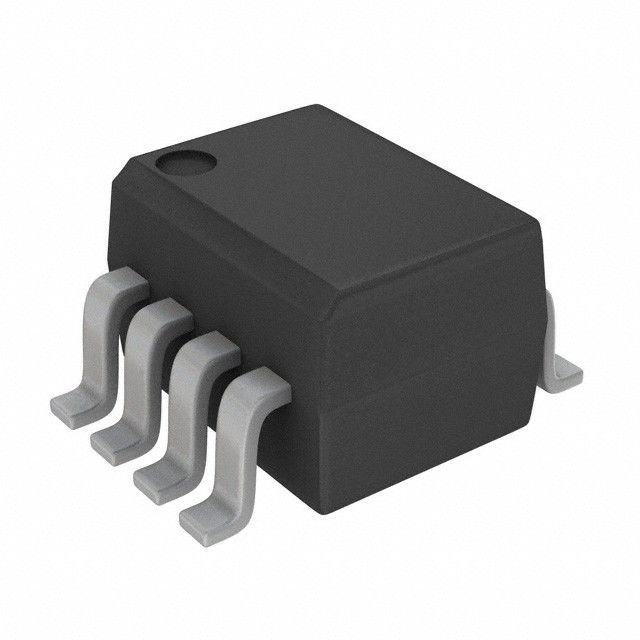

ILD205T-Optokoppler, Fototransistor-Ertrag, Zweikanal, Paket SOIC-8
ILD205T-Optokoppler, Fototransistor-Ertrag, Zweikanal, Paket SOIC-8
Eigenschaften
Zweikanalkoppler
SOIC-8A besteigbares Oberflächenpaket
Standardführungs-Abstand von .05"
Verfügbar nur auf Band-und Spulen-Wahl (passt sich an UVP-Standard 481-2) an
Isolierungs-Prüfspannung, 3000 VRMS
Kompatibel mit Doppelwelle, Dampf-Phase und DEM IR-Aufschmelzlöten
Bleifreie Komponente
Komponente in der Übereinstimmung zu RoHS 2002/95/EC und WEEE 2002/96/EC
Agentur-Zustimmungen
• UL1577, Systemcode Datei-Nr. E52744 Y
Beschreibung
Die ILD205T/206T/207T/211T/213T/217T sind optisch verbundene Paare mit einem Galliumarsenid Infrarot-LED und einem Fototransistor des Silikons NPN. Signalinformationen, einschließlich ein DC-Niveau, können durch das Gerät beim Beibehalten eines hohen Maßes elektrischer Isolierung zwischen Input und Ertrag übertragen werden. Das ILD205T/206T/207T/211T/213T/217T gekommen in ein Standard-SOIC-8A kleines Entwurfspaket für Aufputzmontage, die es ideal entsprochen für Anwendungen mit hoher Dichte mit begrenztem Raum macht. Zusätzlich zum Beseitigen von Durchlochanforderungen, passt sich dieses Paket an Standards für angebrachte Oberflächengeräte an.
Eine spezifizierte Minimum und Maximum CTR erlaubt eine schmale Toleranz im elektrischen Entwurf der angrenzenden Stromkreise. Das hohe BVCEO von 70 V gibt eine höhere Sicherheitsspanne, die mit dem Industriestandard von 30 V verglichen wird
Auftrags-Informationen
| Teil | Anmerkungen |
| ILD205T | CTR 40 - 80%, SOIC-8 |
| ILD206T | CTR 63 - 125%, SOIC-8 |
| ILD207T | CTR 100 - 200%, SOIC-8 |
| ILD211T | CTR > 20%, SOIC-8 |
| ILD213T | CTR > 100%, SOIC-8 |
| ILD217T | CTR > 100%, SOIC-8 |
Absolute Maximalleistungen
Tamb = 25 °C, wenn nicht anders angegeben Drücke mehr als die absoluten Maximalleistungen kann Dauerschaden zum Gerät verursachen. Funktionsoperation des Gerätes wird nicht an diesen oder an irgendwelchen anderen Bedingungen mehr als die bedeutet, die in den Betriebsabschnitten dieses Dokuments gegeben werden. Aussetzung zur absoluten Maximalleistung für längere Zeiträume der Zeit kann Zuverlässigkeit nachteilig beeinflussen.
Input
| Parameter | Testbedingung | Symbol | Wert | Einheit |
| Höchstsperrspannung | VR | 6,0 | V | |
| Pulsierter Höchststrom | 1,0 µs, 300 PPSs | 1,0 | ||
| Dauergleichstrom pro Kanal | 30 | MA | ||
| Verlustleistung | Pdiss | 50 | mW | |
| Setzen Sie linear von °C 25 herab | 0,66 | mW/°C |
Ertrag
| Parameter | Testbedingung | Symbol | Wert | Einheit |
| Kollektor-Emitter Durchbruchsspannung | BVCEO | 70 | V | |
| Emitter-SammlerDurchbruchsspannung | BVECO | 7,0 | V | |
| Verlustleistung pro Kanal | Pdiss | 125 | mW | |
| Setzen Sie linear von °C 25 herab | 1,67 | mW/°C |
Koppler
| Parameter | Testbedingung | Symbol | Wert | Einheit |
| Gesamtpaketableitung umgebend (2 LED + 2 Detektoren, 2 Kanäle) | Ptot | 300 | mW | |
| Setzen Sie linear von °C 25 herab | 4,0 | mW/°C | ||
| Lagertemperatur | Tstg | - 55 bis + 150 | °C | |
| Betriebstemperatur | Tamb | - 55 bis + 100 | °C | |
| Lötende Zeit von °C 260 | Tsld | 10 | sek. |
Elektrische Eigenschaften Tamb = das °C 25, wenn nicht anders angegeben minimal und Grenzwerte sind Prüfungsanforderungen. Typische Werte sind Eigenschaften des Gerätes und sind das Ergebnis der Technik von Bewertung. Typische Werte sind zu nur Information und sind nicht Teil der Prüfungsanforderungen.
