KAPPE ursprüngliche Aluminiumfernsehkamera des Kondensator-220uF 16V ECEV1CA221XP SMD Elektrolytkondensator-/Verstell-
ferrite bead model
,multilayer ceramic chip capacitors

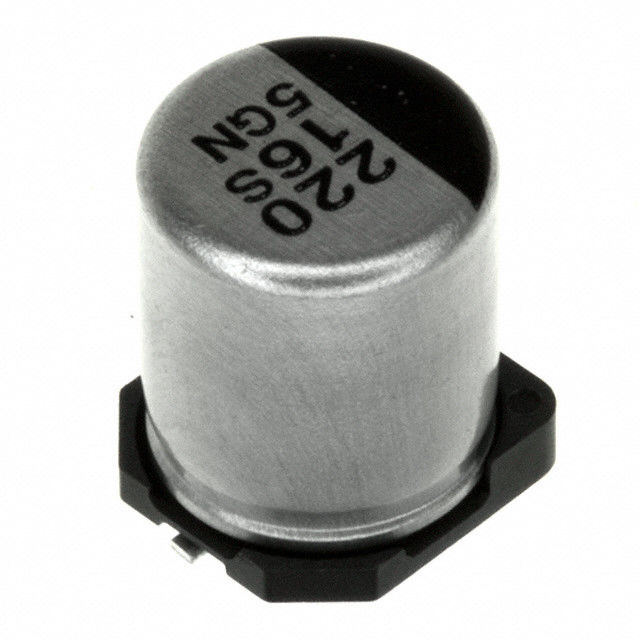

Kondensator 220uF 16V ECEV1CA221XP
Elektrolytisches Aluminiumcapacitor/V-G
Kennzeichnet Ausdauer: 105°C h 1000
■Spezifikation
| Funktionierender Temp. Strecke | -40 zu + 105°C |
| Bewertete W.V.-Strecke | 6,3 bis 50 V .DC |
| Nominale Kappe. Strecke | 0,1 bis 470 µ F |
| Kapazitanz tol. | ± 20% (120Hz/+20°C) |
| DC-Durchsickernstrom | Ich < 0=""> |
Erklärung der Teilnummer
E C E V [] [] G [] [] [] []
Allgemeiner Code Form W.V.-Code Reihencode Kapazitanz-Code Suffix
1. Schaltplan garantieren, dass betrieblich und Bedingungen follw anbringend die spezifizierten Bedingungen, die in Katalog und in die Spezifikationsblätter einzeln aufgeführt werden. 1,1 werden Betriebstemperatur und elektrische Parameter des Frequenz-Elektrolytkondensators normalerweise bei Temperatur 20°C und Frequenz 120Hz spezifiziert. Diese Parameter schwanken mit Temperaturschwankungen und Franc-equency. Stromkreisdesigner sollten diese Änderungen in Erwägung ziehen. (1) Effekte der Betriebstemperatur auf die elektrischen Parameter) bei den höheren Temperaturen, beim Durchsickernstrom und bei der Kapazitanzzunahme während gleichwertige Abnahmen des Reihenwiderstands (ESR). b) bei den niedrigeren Temperaturen, beim Durchsickernstrom und bei der Kapazitanzabnahme während gleichwertige Zunahmen des Reihenwiderstands (ESR). (2) Effekte der Frequenz auf die elektrischen Parameter) an der höheren Frequenz-, Kapazitanz- und Widerstandabnahme, während δ Zunahmen bräunen Sie. b) bei niedrigeren Frequenzen, gegenwärtige erzeugte Hitze der Kräuselung steigt wegen einer Zunahme des gleichwertigen Reihenwiderstands (ESR).
1,2 wird Betriebstemperatur und erwartete Lebenserwartung (1) die Leben durch Betriebstemperatur beeinflußt. Im Allgemeinen verdoppelt jede Reduzierung 10°C in der Temperatur das erwartete Leben. Gebrauchskondensatoren am niedrigsten möglichen tem perature unterhalb der maximalen garantierten Temperatur. (2) wenn Betriebsbedingungen die maximale garantierte Grenze übersteigen, tritt schnelle eIectrical Parameterverschlechterung auf, und irreversibler Schaden resultiert. Überprüfen Sie auf funktionierenden tures Tempera des maximalen Kondensators einschließlich umgebende Temperatur, den internen Kondensatortemperaturanstieg, der durch Kräuselungsstrom verursacht werden, und die Effekte der ausgestrahlten Hitze von den Leistungstransistoren, IC? s oder Widerstände. Avoid Komponenten setzend, die Hitze zum Kondensator von der Rückseite der Leiterplatte leiten konnten. (3) ist die Formel für die Berechnung des erwarteten Lebens bei den niedrigeren Betriebstemperaturen als fllows; L2 = L1 x 2, wo, L1: Garantiertes Leben (H) bei der Temperatur, T1° C L2: Erwartetes Leben (H) bei der Temperatur, T2°C T1: Normalbetriebshöchsttemperatur (°C) T2: Tatsächliche Betriebstemperatur, umgebende Temperatur + Temperaturanstieg passend, das Currentheating zu plätschern (°C) ein schneller eference Kondensatorführer für die Schätzung des exected Lebens ist als Ihre Referenz eingeschlossen
