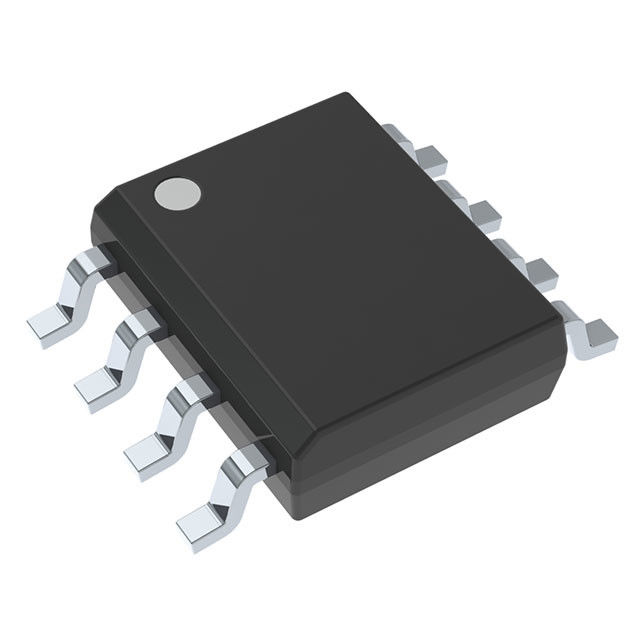

Präzision, 200 μA Versorgungs-Strom, 2.7-V Instrumentierungs-dem Verstärker zur Versorgungs-36-V mit Schiene-zu-Schienen-Ertrag INA826AIDR
led diode za tablice
,led diode strip
Präzision, Strom der Versorgungs-200-µA, 2.7-V zur Versorgung 36-V
Instrumentierungs-Verstärker mit Schiene-zu-Schienen-Ertrag
EIGENSCHAFTEN
• Eingegebene Gleichtakt-Strecke: Schließt v ein
• Gleichtaktunterdrückung:
– 104 DB, Minute (G = 10)
• Stromversorgungs-Ablehnung: 100 DB, Minute (G = 1)
• Niedrige Offsetspannung: µV 150, maximal
• Gewinn-Antrieb: 1 ppm/°C (G = 1), 35 ppm/°C (G > 1)
• Geräusche: 18 nV/√Hz, G-≥ 100
• Bandbreite: 1 MHZ (G = 1), 60 kHz (G = 100)
• Input schützte sich bis zu ±40 V
• Schiene-zu-Schienen-Ertrag
• Versorgung gegenwärtig: µA 200
• Versorgungs-Strecke:
+2,7 V BIS +36 V
• Spezifizierte Temperaturspanne:
– 40°C zu +125°C
• Pakete: MSOP-8, SO-8 und DFN-8
VERWANDTE PRODUKTE
| GERÄT | BESCHREIBUNG |
| INA333 |
25-µV VOS, 0,1 Antrieb ΜV/°C VOS, 1.8-V zu 5-V, RRO IQ 50-µA, Zerhacker-stabilisierte INA |
| PGA280 |
20-mV zu ±10-V programmierbarem Gewinn IA mit 3-V oder Differenzausgang PGA280 5-V; analoge Versorgung bis zu ±18 V |
| INA159 |
G = 0,2 Differenzialverstärker V für ±10-V zu 3-V und Umwandlung 5-V |
ANWENDUNGSINFORMATION
Abbildung 58 zeigt die grundlegenden Verbindungen, die für Operation des INA826 erfordert werden. Gute Planpraxis beauftragt den Gebrauch der Überbrückungskondensatoren, die als Abschluss zu den Gerätstiften gesetzt werden, wie möglich. Den Ertrag des INA826 bezieht auf dem Anschluss des Ertragbezugs (Hinweis), der normalerweise geerdet wird. Diese Verbindung muss niederohmig sein, guter Gleichtaktunterdrückung zu versichern. Obgleich Ω 5 oder kleiner von Streuwiderstand bei der Instandhaltung zugelassen werden können, CMRR spezifizierte, können kleine Streuwiderstände von zehn Ohm in den Reihen mit dem Hinweis-Stift wahrnehmbare Verminderung in CMRR verursachen.
