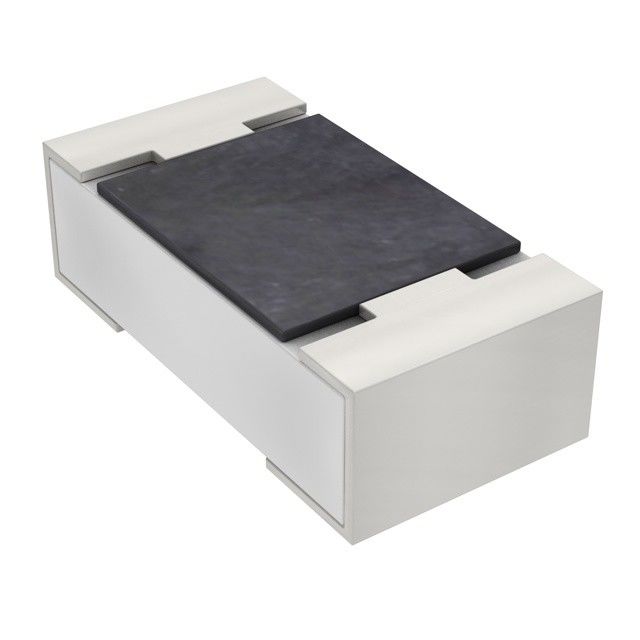

Widerstände RC0402JR-071K5L SMD0402 1K5 5%
BEREICH
Diese Spezifikation beschreibt Chipwiderstände der Reihe RC0402 mit den bleifreien Beendigungen, die durch Dickfilmprozeß gemacht werden.
ANWENDUNGEN
z alle universelle Anwendung
EIGENSCHAFTEN
z-Halogen freies Epoxidz
RoHS konform - Produkte mit bleifreien Beendigungen erfüllen RoHS-Bedingungen
- das Pb-Glas, das in den Elektroden enthalten werden, das Widerstandelement und das Glas werden durch RoHS z befreit
Sondermüll umweltsmäßig verringern
hohe Komponente z und Ausrüstungszuverlässigkeit
z-Einsparung von PWB-Raum
z kein Verbietenmaterialien benutzt in den Produkten/Produktion
EINRICHTUNGS-INFORMATIONEN - GLOBALE TEILNUMMER U. 12NC
Beide Teilnummern werden durch die Reihe, die Größe, die Toleranz, die Verpackungsart, den Temperaturkoeffizienten, die Bandspule und den Widerstandswert identifiziert.
YAGEO-MARKEN-Einrichtungscode GLOBALE TEILNUMMER (BEVORZUGT)
RC0402 X R - XX XXXX L (1) (2) (3) (4) (5) (6)
(1) TOLERANZ
F = ±1% J = ±5% (für den bestellenden Pullover, Gebrauchscode J)
(2) VERPACKEND SCHREIBEN Sie R = Papierbandspule
(3) TEMPERATUR-KOEFFIZIENT WIDERSTAND – = Basis auf Spezifikt.
(4) Durchmesser der BANDSPULE 07 = 7 Zoll Durchmesser Spule 10 = 10 Zoll Durchmesser Spule 13 = 13 Zoll Spule
(5) sind WIDERSTANDSWERT dort 2~4 Stellen anzeigte den Widerstandwert. Buchstabe R/K/M ist Dezimalpunkt, kein Bedarf, das letzte null nach R/K/M zu erwähnen,
e.g.1K2, nicht 1K20.
Ausführliche Widerstandregeln zeigen in der Tabelle „der Widerstandregel der globalen Teilnummer“.
EINRICHTUNGSbeispiel
Der Einrichtungscode eines Widerstandes des Chips RC0402, bewerten 56 X bei ±1% Toleranz, geliefert in der 7-Zoll-Bandspule ist: RC0402FR-0711K8L.
ANMERKUNG 1. Alle unsere RSMD-Produkte treffen RoHS, das konform sind und das freie Halogen. „LFP“ des internen 2D Spulenaufklebers erwähnt „bleifreien Prozess“
2. Auf kundengebundenem Aufkleber „LFP“ oder spezifisches Symbol können gedruckt werden
ELEKTRISCHE EIGENSCHAFTEN
ELEKTRISCHE EIGENSCHAFTS-EIGENSCHAFTEN
Betriebstemperaturbereich RC0402 1/8 W – °C 55 zu °C +155
Höchste Betriebsspannung 50 V
Maximale Überlastungs-Spannung 100 V
Dielektrische Stoßspannung 100 V
5% (E24) 1 Ω bis 22 MΩ
Widerstandsbereich 1% (E24/E96) 1 Ω bis 10 MΩ
Nullohm-Pullover < 0="">
1 Ω ≤ R ≤ 10 Ω ±200 ppm/°C
Temperatur-Koeffizient 10 MΩ < R="">
Ω 10 < R="">
Nennstrom 2 Jumper Criteria
Maximaler Strom 5 A
ABDRUCK UND LÖTENDE PROFILE für empfohlenen Abdruck und lötende Profile, sehen bitte das spezielle Leistungsblatt „Chipwiderstandmontage“.
★ Kondensator/Widerstand/Induktanz SMD GRÖSSE u. PAKET ★
Internationaler Code | Größen-Code | Spulen-Quantität (PC) |
Länge (Millimeter) |
Breite (Millimeter) |
Stärke (Millimeter) |
01005 | 0402 | 20000 | 0,25 | 0,125 | 0,13 |
0201 | 0603 | 10000 | 0,6 | 0,3 | 0,3 |
0402 | 1005 | 10000 | 1.00±0.05 | 0.05±0.05 | 0.50±0.05 |
0603 | 1608 | 4000-5000 | 1.60±0.10 | 0.80±0.10 | 0.80±0.10 |
0805 | 2012 | 4000-5000 | 2.00±0.20 | 1.25±0.20 | 0.70±0.20 |
1206 | 3216 | 2000 | 3.20±0.30 | 1.60±0.20 | 0.70±0.20 |
1210 | 3225 | 2000 | 3.20±0.30 | 2.50±0.30 | 1.25±0.30 |
1808 | 4520 | 1000 | 4.50±0.40 | 2.00±0.20 | 2.00±0.30 |
1812 | 4532 | 1000 | 4.50±0.40 | 3.20±0.30 | 2.50±0.30 |
1825 | 4564 | 1000 | 4.50±0.40 | 6.40±0.40 | 0.61±0.36 |
2225 | 5764 | 1000 | 5.70±0.50 | 6.40±0.50 | 2.50±0.30 |
2512 | 6332 | 500 | 6.30±0.50 | 3.20±0.50 | 2.50±0.30 |
3035 | 7690 | 400 | 7.60±0.50 | 9.00±0.05 | 3.00±0.30 |
Fall A | 3216 | 2000 | 3.20±0.20 | 1.60±0.20 | 1.60±0.20 |
Fall B | 3528 | 2000 | 3.50±0.20 | 2.80±0.20 | 1.90±0.20 |
Fall C | 6032 | 500 | 6.00±0.20 | 3.20±0.20 | 2.60±0.20 |
Fall D | 7343 | 500 | 30±0.20 | 4.30±0.20 | 2.80±0.20 |
Fall E | 7343H | 400 | 7.30±0.20 | 4.10±0.20 | 4.00±0.20 |
