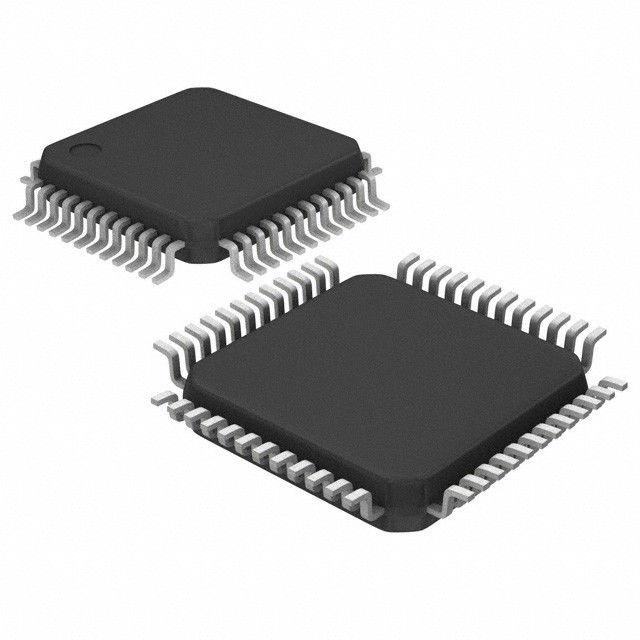

Silikon-Leiterplatte bricht DP83848C-Ethernet-Bitübertragungsschicht-Transceiver ab
Ethernet-Bitübertragungsschicht-Transceiver DP83848C PHYTER einzelner Port-10/100 Mb/s Handels- Temperatur-
Allgemeine Beschreibung, die das DP83848C ein robustes ist, kennzeichnete völlig 10/100 Angebotleistungsaufnahme der geringen Energie des einzelnen Portbitübertragungsschichtgerätes, einschließlich einige intelligente Zustände der Energie unten. Diese Modi der geringen Energie erhöhen die Gesamtproduktzuverlässigkeit wegen der verringerten Verlustleistung. Mehrfache intelligente lässt die Energie stützt Modi die Anwendung den absoluten Mindestbetrag von Energie benötigt für Operation verwenden. Das DP83848C schließt eine Uhr 25MHz heraus mit ein. Dies heißt, dass die Anwendung mit einem Minimum externen Teilen entworfen sein kann, das der Reihe nach die niedrigsten möglichen Gesamtkosten der Lösung ergibt. Das DP83848C schließt leicht zu den twisted- pairmedien über einen externen Transformator an. werden MII und RMII gestützt, Leichtigkeit und Flexibilität des Entwurfs sicherstellend. Das DP83848C kennzeichnet integrierte Teilschichten, um Protokolle des Ethernets 10BaseT und 100BASE-TX zu stützen, das sicherstellt, dass Kompatibilität und Interoperabilität mit allen weiteren Standards Ethernet-Lösungen basierten. Das DP83848C wird in einem kleinen Formfaktor (48 Stift LQFP) angeboten damit ein Minimum Brettraum erforderlich ist.
Eigenschaften
• Niederleistungs-3.3V, 0.18µm CMOS Technologie
• Leistungsaufnahme der geringen Energie < 270mW="" Typical="">
• 3.3V MAC Interface
• Selbst-MDIX für 10/100 Mb/s
• Energie-Entdeckungs-Modus
• 25 MHZ-Uhr heraus
• SNI-Schnittstelle (konfigurierbar)
• RMII Rev. 1,2 Schnittstelle (konfigurierbar)
• MII Serienmanagement-Schnittstelle (MDC fap und MDIO)
• IEEE 802.3u MII
• Selbst-Verhandlung IEEE 802.3u und parallele Entdeckung
• IEEE 802.3u Transceivers ENDEC, 10BaseT und Filter
• IEEE 802.3u Transceivers PCS, 100BASE-TX und Filter
• Integrierte konforme TP-PMD körperliche Teilschicht ANSI X3.263 mit anpassungsfähiger Gleichstellung und Grundlinie wandern Ausgleich
• Fehlerfreier Betrieb bis 137 Meter
• Programmierbarer LED-Halterungsstange-, 10 /100 Mb/s Modus, Tätigkeit und Zusammenstoß ermitteln
• Einzelner Registerzugang für kompletten PHY-Status
• 10/100 Mb-/spaket BIST (errichtet im Selbsttest)
• 48 Paket des Stift LQFP (7mm) x (7mm)
Spezielle Verbindungen
| Signal-Name | Art | Pin # | Beschreibung |
| RBIAS | Ich | 24 | Schräger Widerstand-Verbindung. Ein 4,87 kΩ 1% Widerstand sollte von RBIAS zu Boden angeschlossen werden. |
| PFBOUT | O | 23 | Energie-Feedback-Ertrag. Parallele Kappen, 10µ F (das Tantal bevorzugt) und 0.1µF, sollten nah an dem PFBOUT gesetzt werden. Schließen Sie diesen Stift an PFBIN1 (Stift 18) und PFBIN2 an (Stift 37). Sehen Sie Abschnitt 5,4 für richtigen Platzierungsstift. |
| PFBIN1 PFBIN2 | Ich |
18 37 |
Energie-Feedback gab ein. Diese Stifte werden mit Energie von PFBOUT-Stift eingezogen. Ein kleiner Kondensator von 0.1µF sollte nah an jedem Stift angeschlossen werden. Anmerkung: Liefern Sie Energie nicht an diese Stifte anders als von PFBOUT. |
| AUFGEHOBEN | Input/Output | 8,9,10,11,12 | AUFGEHOBEN: Diese Stifte müssen unverbunden gelassen werden. |
| AUFGEHOBEN | Input/Output | 20,21 | AUFGEHOBEN: Diese Stifte müssen durch 2,2 kΩ Widerstände zur Versorgung AVDD33 hochgezogen werden. |
Stromversorgungs-Stifte
| Signal-Name | PIN# | Beschreibung |
| IOVDD33 | 32,48 | Versorgung Inputs/Output 3.3V |
| IOGND | 35,47 | Input/Output rieb |
| DGND | 36 | Digital-Boden |
| AVDD33 | 22 | Analoge Versorgung 3.3V |
| AGND | 15,19 | Analoger Boden |
