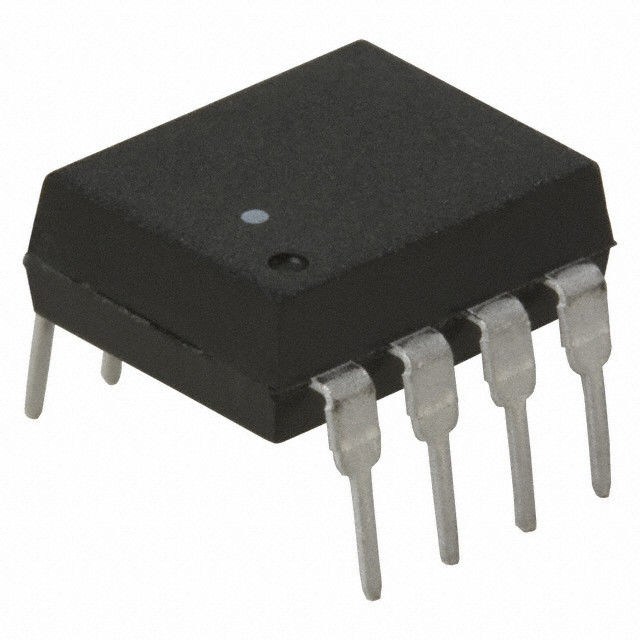

HCNR201 integrierte Schaltung Chip High-Linearity Analog Optocouplers
electronic integrated circuit
,digital integrated circuits
Beschreibung
Der analoge Optokoppler der Hochlinearitäten HCNR200/201 besteht aus einem leistungsstarken AlGaAs LED, das zwei nah zusammengebrachte Fotodioden belichtet. Die Inputfotodiode kann benutzt werden, um zu überwachen und deshalb zu stabilisieren, der helle Ertrag der LED. Infolgedessen können die Nichtlinearität und die Antriebeigenschaften der LED praktisch beseitigt werden. Die Ertragfotodiode produziert eine photocur Miete, die linear mit dem hellen Ertrag der LED zusammenhäCM GROUP. Das nahe Zusammenbringen der Fotodioden und der moderne Entwurf des Pakets stellen die hohen Linearitäten und stabilen die Gewinneigenschaften des Opto Kopplers sicher.
Das HCNR200/201 kann verwendet werden, um Analogsignale in einer großen Vielfalt von Anwendungen zu lokalisieren, die gute Stabilität, Linearitäten, Bandbreite und niedrige Kosten erfordern. Das HCNR200/201 ist sehr Florida, das und, durch appro priate Entwurf des Anwendungsstromkreises exible ist, ist zum Funktionieren in vielen verschiedenen Modi, einschließen ing fähig: Einpol-/zweipolig, ac/dc und Umwandlung der nicht-Umwandlung. Das HCNR200/201 ist eine ausgezeichnete Lösung für viele analogen isola tion Probleme.
Eigenschaften
niedrige Nichtlinearität: 0,01%
K3 (IPD2/IPD1) Übergangsgewinn HCNR200: ±15% HCNR201: ±5%
niedriges Gewinn-Temperatur coeffi cient: -65 ppm/°C
breite Bandbreite – DC zu >1 MHZ
weltweite Sicherheitszustimmung
– UL 1577 erkannt (5 minimale Bewertung KV rms/1)
– CSA genehmigte
– IEC/EN/DIN en 60747-5-2 genehmigte VIORM = 1414 v-Spitze (Wahl #050)
Oberflächenbergwahl verfügbar (Wahl #300)
8-Pin BAD-Paket - 0,400" Abstand
erlaubt Florida exible Schaltplan
Paket-Entwurfszeichnung
Absolute Maximalleistungen
Lagertemperatur .............................................................................................. - 55°C zur +125°C-Betriebstemperatur (TA) ................................................................................. -55°C zu +100°C-Grenzschichttemperatur (TJ) ......................................................................................................... 125°C Refl ow Temperatur Profi Le .............................................. sehen Paket-Entwurfszeichnungs-Abschnitt-Bleilot-Temperatur ............................................................................................ 260°C für 10s
(bis zu setzender Fläche)
Durchschnittlicher Eingangsstrom - WENN ........................................................................................................ 25 MA Spitzen-Eingangsstrom - WENN ............................................................................................................... 40 MA
(50 maximale Impulsbreite ns)
Rückeingangsspannung - VR ............................................................................................................ 2,5 V
(IR = 100 μA, Pin 1-2)
Eingangsleistungs-Ableitung .................................................................................... 60 mW @ TA = 85°C
(Setzen Sie bei 2,2 mW/°C für Betriebstemperaturen über 85°C) herab
Rückertrag-Fotodioden-Spannung ........................................................................................ 30 V
(Pin 6-5) eingegebene Fotodioden-Rückspannung ............................................ 30 V
(Pin 3-4)
