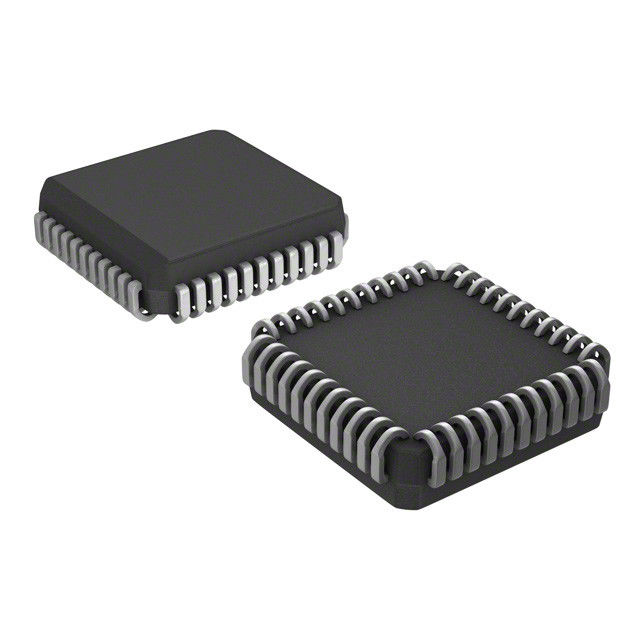

Chip P87C51RC+4A-integrierter Schaltung 8-Bit-Mikroreglerfamilien CMOS (Niederspannung, geringe Energie, hohe Geschwindigkeit)
electronic integrated circuit
,linear integrated circuits
8XC52/54/58/80C32
8XC51FA/FB/FC/80C51FA
8XC51RA+/RB+/RC+/RD+/80C51RA +
8-Bit-Familie des Mikroreglers 80C51
8K-64K/256-1K OTP/ROM/ROMless,
Niederspannung (2.7V-5.5V), geringe Energie, hohe Geschwindigkeit (33 MHZ)
BESCHREIBUNG
Drei unterschiedlicher Einzel-Chip-8-Bit-Mikroreglerfamilien werden in diesem Datenblatt dargestellt:
• 80C32/8XC52/8XC54/8XC58
• 80C51FA/8XC51FA/8XC51FB/8XC51FC
• 80C51RA+/8XC51RA+/8XC51RB+/8XC51RC+/8XC51RD+
Für die Anwendungen, die 4K ROM/EPROM erfordern, sehen Sie das Mikroregler-Familiendatenblatt 8XC51/80C31 8-Bit-CMOS (Niederspannung, geringe Energie und hohe Geschwindigkeit).
Alle Familien sind die Einzel-Chip-8-Bit-Mikroregler, die in modernem CMOS-Prozess hergestellt werden und sind Ableitungen der Familie des Mikroreglers 80C51. Alle Geräte haben den gleichen Befehlsatz wie das 80C51.
Diese Geräte liefern Architekturverbesserungen, die sie anwendbar in einer Vielzahl von Anwendungen für allgemeine Kontrollsysteme machen.
Die ROMless-Geräte, das 80C32, das 80C51FA und das 80C51RA+ können sich bis zu 64K des externen Gedächtnisses wenden. Alle Geräte haben vier 8-Bit-Input-/Outputhäfen, drei 16-Bit-Timer/Vorgangszähler, eine Multiquelle, vier-Priorität-stufige, genistete Unterbrechungsstruktur, ein erhöhter UART- und Aufchiposzillator und TIMING-Stromkreise. Für Systeme, die Extragedächtnisfähigkeit bis zu den Bytes 64k erfordern, kann jedes unter Verwendung der TTL-kompatiblen Standardgedächtnisse und der Logiks erweitert werden.
Seine addierten Eigenschaften stellen es einen sogar leistungsfähigen Mikroregler für Anwendungen her, die Pulsbreitenmodulation, Hochgeschwindigkeits-Input/Output und Auf-/Ab-Zählungsfähigkeiten wie Motorsteuerung erfordern. Sie hat auch einen vielseitigeren Serienkanal, der Mehrprozessorsystemkommunikationen erleichtert.
EIGENSCHAFTEN
• Zentraleinheit 80C51
• Beschleunigen Sie zu 33MHz
• Volle statische Operation
• Funktionierender Spannungsbereich: 2.7V zu 5.5V @ 16MHz
• Sicherheitsstückchen:
– ROM – 2 Bits
– OTP-EPROM – 3 Bits
• Verschlüsselungsreihe – 64 Bytes
• RAM dehnbar zu den Bytes 64K
• waagerecht ausgerichtete Unterbrechung der Priorität 4
• 6 Quellen der Unterbrechung or7, abhängig von Gerät
• Vier 8-Bit-Input-/Outputhäfen
• Vollduplex erhöhte UART
– Rahmenfehlerentdeckung
– Automatische Adreßanerkennung
• Sendeleistungsmodi
– Uhr kann gestoppt werden und wieder aufgenommen werden
– Ruhezustand
– Des Abschaltung Modus
• Programmierbare Uhr heraus
• Zweites DPTR-Register
• Asynchrones Portzurückstellen
• Niedrige EMS (hemmen Sie ALE)
ABSOLUTE MAXIMALLEISTUNGEN1,2,3
PARAMETER | BEWERTUNG | EINHEIT |
Betriebstemperatur unter Neigung | 0 bis +70 oder – 40 bis +85 | °C |
Lagertemperaturbereich | – 65 bis +150 | °C |
Spannung auf EA-/VPPstift zu Seitenflossenstation | 0 bis +13,0 | V |
Spannung auf irgendeinem anderen Stift zu Seitenflossenstation | – 0,5 bis +6,5 | V |
Maximales IOL pro Input-/Outputstift | 15 | MA |
Verlustleistung (basiert auf PaketWärmeübertragungsbeschränkungen, nicht Gerät-Leistungsaufnahme) | 1,5 | W |
ANMERKUNGEN:
1. Drücke über denen, die unter absoluten Maximalleistungen aufgelistet werden, verursachen möglicherweise Dauerschaden zum Gerät. Dieses ist nur eine Druckbewertung und Funktionsoperation des Gerätes an diesen oder irgendwelcher Bedingungen anders als die, die Abschnitt in den elektrischer Eigenschaften Wechselstroms und DCs dieser Spezifikation beschrieben werden, wird nicht bedeutet.
2. Dieses Produkt schließt den Schaltkreis mit ein, der speziell für den Schutz seiner internen Geräte vor den zerstörenden Effekten der übermäßigen statischer Aufladung bestimmt ist. Nichtsdestoweniger wird es vorgeschlagen, dass herkömmliche Vorsichtsmaßnahmen getroffen werden, um das Zutreffen zu vermeiden größer als das bewertete Maximum.
3. Parameter sind über Betriebstemperaturbereich wenn nicht anders angegeben gültig. Alle Spannungen sind in Bezug auf Seitenflossenstation wenn nicht anders vermerkt.
SANTENDIAGRAMM
LOGIK-SYMBOL
STIFTBELEGUNGEN
DUAL IN-LINE GEHÄUSE PIN ARBEITET
VERBLEITER CHIP-CARRIER PLASTIKPIN ARBEITET
PLASTIKviererkabel-FLACHGEHÄUSE
PIN-FUNKTIONEN
