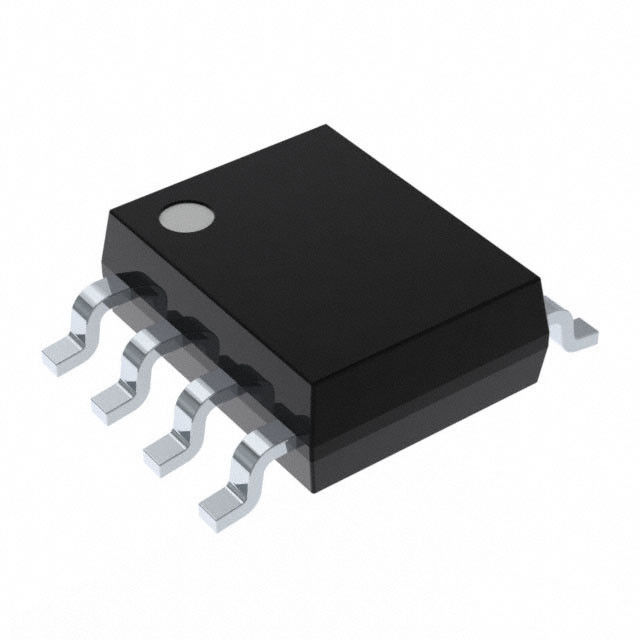

MAX861 ISA Electronic IC Chips Capacitor Voltage Converters
electronic integrated circuit
,linear integrated circuits
Angebot auf Lager (heißer Verkauf)
| Teilnummer. | Quantität | Marke | D/C | Paket |
| BZX84-C5V1 | 12500 | 15+ | SOT-23 | |
| MJD31CT4G | 12500 | AUF | 16+ | TO-252 |
| PCA82C250T | 12500 | 16+ | SOP8 | |
| UPC2709TB-E3-A | 12500 | NEC | 14+ | SOT363 |
| ZMM5234B-7 | 12500 | DIODEN | 14+ | LL34 |
| 1.5KE75A | 13000 | VISHAY | 14+ | DO-201AD |
| MJ2955 | 13000 | St. | 16+ | TO-3 |
| MX25L8005M2C-15G | 13200 | MXIC | 16+ | SOP8 |
| OP07CDR | 13201 | TI | 13+ | SOP-8 |
| MUR120 | 13333 | AUF | 15+ | DO-41 |
| 74HC03 | 13450 | 16+ | SOP14 | |
| MMBV109 | 13502 | AUF | 16+ | SOT-23 |
| 24C01 | 13580 | ATMEL | 14+ | SOP-8 |
| BAT760-7 | 13660 | DIODEN | 14+ | SOD323 |
| 1N5378B | 13888 | AUF | 14+ | DO-201 |
| C1740 | 14200 | ROHM | 16+ | TO-92S |
| TLP181GB | 14200 | TOSHIBA | 16+ | SOP4 |
| MM74C906N | 14220 | St. | 13+ | TO-3 |
| 74HC03D | 14230 | 15+ | BESCHWICHTIGUNGSMITTEL | |
| 74HC86 | 14888 | 16+ | SOP-14 | |
| HEF4013 | 15000 | 16+ | SOP-14 | |
| BC817-25LT1G | 15000 | AUF | 16+ | SOT-23 |
| LM317MDT | 15000 | AUF | 14+ | TO-252 |
| MBTA42LT1G | 15000 | AUF | 16+ | SOT23 |
| S29GL128P10TFI010 | 15000 | SPANSION | 16+ | TSOP |
| SMBJ5.0A | 15000 | VISHAY | 16+ | DO-214AB |
| SMBJ51A | 15000 | VISHAY | 13+ | DO-214AA |
| SS34 B | 15000 | VISHAY | 15+ | SMB |
| TJA1020 | 15000 | 16+ | SOP8 | |
| ZX5T953G | 15000 | ZETEX | 16+ | SOT223 |
50mA, Frequenz-auswählbar, Schalten-Kondensator-Spannungswandler
Allgemeine Beschreibung
Die Spannungswandler der Gebührpumpe MAX860/MAX861 wandeln die Eingangsspannungen um, die von +1.5V zu +5.5V reichen, oder die doppelten Eingangsspannungen, die von +2.5V zu +5.5V reichen. Wegen ihrer hohen Schaltfrequenzen verwenden diese Geräte nur zwei klein, preiswerte Kondensatoren. Ihr Ertrag 50mA stellt Spannungsregler unnötig her und beseitigt Induktoren und ihre verbundenen Kosten, Größe und EMS.
Größer als 90% Leistungsfähigkeit über die meisten der Last-gegenwärtigen Strecke, kombiniert mit einem typischen Betriebsstrom von nur 200µA (MAX860), stellt ideale Leistung für die batteriebetriebene und Vorstandsebenespannungumwandlungsanwendungen zur Verfügung.
Ein Stift der Frequenzsteuerung (FC) liefert drei switchingfrequencies, um Kondensatorgröße und -Ruhestrom zu optimieren und Störung mit empfindlichem Schaltkreis zu verhindern. Jedes Gerät hat einen einzigartigen Satz von drei verfügbaren Frequenzen. Ein Stift der Abschaltung (SH— D — N –) verringert Stromaufnahme auf kleiner als 1µA.
Die MAX860/MAX861 sind für Gebrauch in den Anwendungen passend, in denen die ICL7660- und MAX660'S-Schaltfrequenzen zu niedrig sind. Die MAX860/MAX861 sind 8 in Stift ΜMAX und SO in den Paketen verfügbar.
Anwendungen
Tragbare Computer
Medizinische Instrumente
Schnittstellen-Stromversorgung
Handinstrumente
Operationsverstärker-Stromversorgung
Eigenschaften
* 8-Pin, 1.11mm hohes µ MAX Package
* wandeln Sie um oder verdoppeln Sie die eingegebene Versorgungs-Spannung
* drei auswählbare Schaltfrequenzen
* Hochfrequenz verringert Kondensator-Größe
* 87% Leistungsfähigkeit an 50mA
* Ruhestrom 200µA (MAX860)
* Versorgungs-Strom der Abschaltungs-1µA
* 600mV Spannungsabfall an der Last 50mA
* 12Ω Ausgangswiderstand
ABSOLUTE MAXIMALLEISTUNGEN
Versorgungs-Spannung (VDD zu Boden oder zu Boden zum HERAUS) ................... +6.0V
Eingangsspannungsbereich (LV, FC, SHDN) ................... (AUS- 0.3V) zu (VDD + 0.3V)
Dauerleistungs-Strom (HERAUS, VDD) ............................. 60mA
Ertrag-Kurzschluss zu Boden (Anmerkung 1) ................................... 1sec
Dauerleistungs-Ableitung (TA = +70°C)
SO (5.88mW/°C über +70°C) ......................... 471mW herabsetzen
ΜMAX (setzen Sie 4.10mW/°C über +70°C) .................... 330mW herab
CERDIP (setzen Sie 8.00mW/°C über +70°C) ................. 640mW herab
Betriebstemperaturbereiche
MAX86_I_A ...................................................... - 25°C zu +85°C
MAX86_ESA ..................................................... - 40°C zu +85°C
MAX86_MJA .................................................. - 55°C zu +125°C
Lagertemperaturbereich ............................. - 65°C zu +160°C
Führungs-Temperatur (Löten, 10sec) ............................. +300°C
Anmerkung 1: HERAUS wird zu Boden für 1sec ohne Schaden kurzgeschlossen, aber das Kurzschluss von HERAUS zu VDD schädigt möglicherweise das Gerät und sollte vermieden werden. Auch für Temperaturen über +85°C, darf nicht zu Boden HERAUS kurzgeschlossen werden, oder VDD möglicherweise, sogar blitzschnell oder Gerätschaden resultieren.
Typischer funktionierender Stromkreis
Pin Configuration
