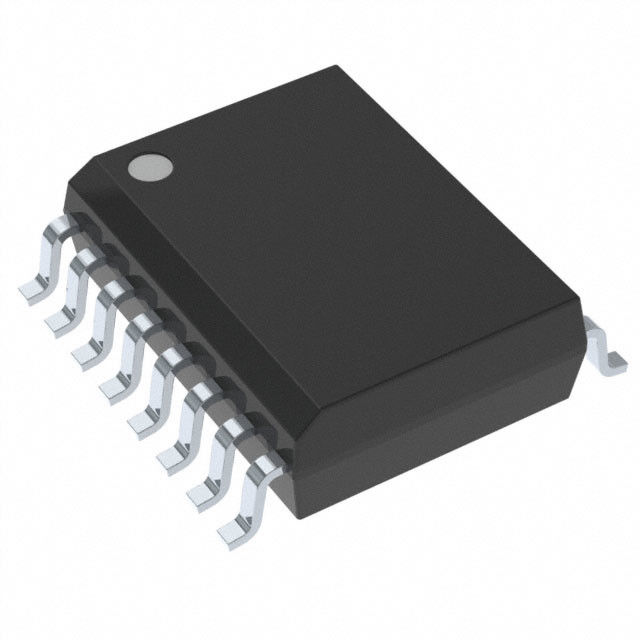

Komponenten PGA204AU Electrnic IC Chips Integrated Circuit IC
electronic integrated circuit
,linear integrated circuits
Komponenten PGA204AU Electrnic IC Chips Integrated Circuit IC
Programmierbarer Gewinn INSTRUMENTIERUNGS-VERSTÄRKER
Ein Teil der Bestandsliste
| C.I MM74HC164MX | FSC | P0552AD/P9FAD | SOP-14 |
| DIODO BYG23M-E3/TR | VISHAY | 1632 | SMA |
| DIODO SML4742A-E3/61 | VISHAY | 1632/12 | SMA |
| DIODO BYG23M-E3/TR | VISHAY | 1632 | SMA |
| DIODO SML4742A-E3/61 | VISHAY | 1632/12 | SMA |
| Res 2010 330R 5% CRCW2010330RJNEF | VISHAY | 1612 | SMD2010 |
| Res 2010 68K 5% CRCW201068K0JNEF | VISHAY | 1612 | SMD2010 |
| C.I MCP6S26-I/SL | MIKROCHIP | 16255C4 | SOP-14 |
| ACOPLADOR. PC817A | SCHARFES | 2016.08.10/H33 | DIP-4 |
| TRANSPORT 2SS52M | Honeywell | 2SSM/523-LF | TO-92 |
| C.I SCC2691AC1D24 | 1149+ | SOP-24 | |
| C.I TP3057WM | TI | XM33AF | SOP-16 |
| C.I CD14538BE | TI | 33ADS8K | DIP-16 |
| C.I CL2N8-G | MIKROCHIP | CL2C | SOT-89 |
| C.I SN75179BP | TI | 57C50DM | DIP-8 |
| C.I L6219DS | St. | 135 | SOP-24 |
| KAPPE 1210 470PF 1KV NP0 CL32C471JIINNNE | SAMSUNG | AC7JO2H | SMD1210 |
| INDUTOR 3.3UH SLF6045T-3R3N2R8-3PF | TDK | YA16H0945122/3R3 | SMD6045 |
| KAPPE ELCO SMD 2.2UF 50V EEE-1HA2R2SR | PAN | Y1628F843536/2.2/50V/SYK | SMD4*5.4 |
| C.I 24LC256-I/SN | MIKROCHIP | 1636M6G | SOP-8 |
| KAPPE ELCO SMD 150UF 25V UCD1E151MNL1GS | NICHICON | 160602/150/25V/H72 | SMD8*10.5 |
| RES RC0805JR-0727RL | YAGEO | 1538 | SMD0805 |
| C.I SN75240PW | TI | 11/A75240 | MSOP-8 |
| RES RC0805JR-0715KL | YAGEO | 1637 | SMD0805 |
| KAPPE CER 0805 1UF 10V X7R LMK212BJ105MG-T | TAIYOYUDEN | 1608 | SMD0805 |
| KAPPE CER 0805 4.7UF 50V X5R CL21A475KBQNNNE | SAMSUNG | AC7JO2H | SMD0805 |
| Res 0805 28K7 RC0805FR-0728K7L 1% | YAGEO | 1638 | SMD0805 |
| FALL 0805RC0805JR-073K3L RES 3K3 5% | YAGEO | 1623 | SMD0805 |
| TRIAC BTA26-600BRG | St. | 628 | TO-3P |
| KAPPE 0805 330NF 100V C2012X7S2A334K125AB | TDK | IB16F15763SD | SMD0805 |
EIGENSCHAFTEN
●DIGITAL PROGRAMMIERBARER GEWINN: PGA204: G=1, 10, 100, 1000V/V PGA205: G=1, 2, 4, 8V/V
●NIEDRIGE OFFSETspannung: 50µV maximal
●NIEDRIGER OFFSETspannungs-ANTRIEB: 0.25ΜV/°C
●TIEF EINGEGEBENER SCHRÄGER STROM: 2nA maximal
●NIEDRIGER RUHESTROM: Art 5.2mA
●KEINE LOGIK-VERSORGUNG ERFORDERTE
●16-PIN VERPACKT PLASTIKbad, SOL-16
ANWENDUNGEN
●DATENERFASSUNGSSYSTEM
●UNIVERSELLE ANALOGE BRETTER
●MEDIZINISCHE INSTRUMENTIERUNG
BESCHREIBUNG
Die PGA204 und die PGA205 sind niedrige Kosten, die universellen Programmierbargewinninstrumentierungsverstärker, die ausgezeichnete Genauigkeit anbieten.
Gewinne werden digital vorgewählt: PGA204-1, 10, 100, 1000 und PGA205-1, 2, 4, 8V/V. Die Präzision und die Vielseitigkeit und die niedrigen Kosten des PGA204 und des PGA205 machen sie ideal für eine breite Palette von Anwendungen. Gewinn wird durch zwei TTL oder CMOS-kompatible Adreßlinien, A0 und A1 vorgewählt. Interner Eingangsschutz kann bis zu ±40V auf den Analogeingaben ohne Schaden widerstehen.
Die PGA204 und die PGA205 sind Laser, der für sehr niedrige Offsetspannung (50µV) getrimmt wird, Antrieb (0.25ΜV/°C) und hohe Gleichtaktunterdrückung (115dB an G=1000). Sie funktionieren mit der Stromversorgung, die so niedrig ist wie ±4.5V und erlauben Gebrauch in batteriebetriebenen Systemen. Ruhestrom ist 5mA.
Die PGA204 und die PGA205 sind im 16 Stiftplastik-BAD und in den Paketen des Oberflächebergs SOL-16 verfügbar, spezifiziert für das – 40°C zur +85°C-Temperaturspanne.
ABSOLUTE MAXIMALLEISTUNGEN
Versorgungs-Spannung .................................................................................. ±18V
Analoger Eingangsspannungsbereich ............................................................. ±40V
Logik-Eingangsspannungsbereich .................................................................. ±VS
Ertrag-Kurzschluss (reiben) .............................................. ununterbrochen
Betriebstemperatur ................................................. – 40°C zu +125°C
Lagertemperatur ..................................................... – 40°C zu +125°C
Grenzschichttemperatur .................................................................... +150°C
Führungs-Temperatur (lötend – 10s) .............................................. +300°C
