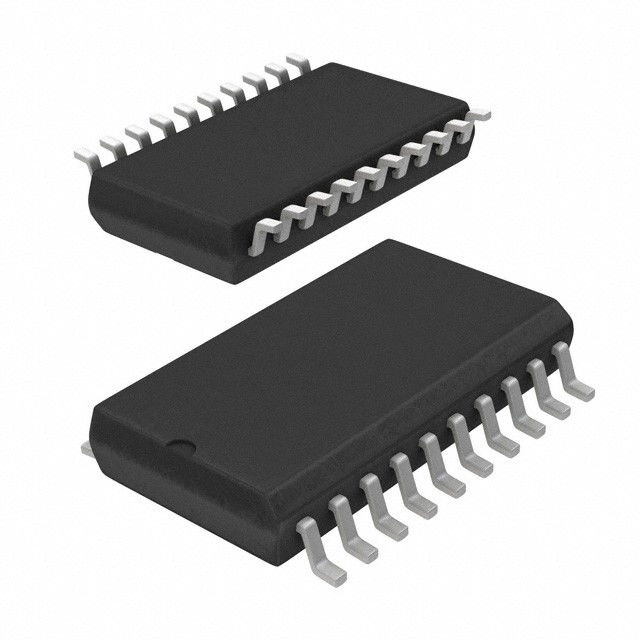

BTS721L1 Elektronische IC-Chips, intelligenter vierkanaliger Highside-Leistungsschalter
electronic integrated circuit
,linear integrated circuits
Intelligenter Vierkanal-Highside-Leistungsschalter
Merkmale
• Überspannungschutz
• Strombegrenzung
• Kurzschlussschutz
• Thermische Abschaltung
• Überspannungsschutz (einschließlich Load Dump)
• Schnelle Entmagnetisierung induktiver Lasten
• Verpolungsschutz der Batterie1)
• Unterspannungs- und Überspannungsabschaltung mit automatischem Neustart und Hysterese
• Open-Drain-Diagnoseausgang
• Offene Lasterkennung im EIN-Zustand
• CMOS-kompatibler Eingang
• Erdungsverlust und Verlust des Vbb-Schutzes
• Schutz vor elektrostatischer Entladung (ESD).
1) Mit externer Strombegrenzung (z. B. Widerstand RGND=150 Ω) im GND-Anschluss, Widerstand in Reihe mit ST-Anschluss, Rücklaststrom durch angeschlossene Last begrenzt.
Anwendung
• µC-kompatibler Netzschalter mit Diagnoserückmeldung für geerdete 12-V- und 24-V-DC-Lasten
• Alle Arten von ohmschen, induktiven und kapazitiven Lasten
• Ersetzt elektromechanische Relais und diskrete Schaltkreise
Allgemeine Beschreibung
Vertikaler N-Kanal-Leistungs-FET mit Ladungspumpe, massebezogenem CMOS-kompatiblem Eingang und Diagnoserückmeldung, monolithisch integriert in Smart SIPMOS-Technologie.Bereitstellung eingebetteter Schutzfunktionen.
Maximale Bewertungenbei TJ= 25°C, sofern nicht anders angegeben
| Parameter | Symbol | Werte | Einheit |
| Versorgungsspannung (Überspannungsschutz siehe Seite 4) | Vbb | 43 | V |
| Versorgungsspannung für vollständigen Kurzschlussschutz Tj,start=-40 ...+150°C | Vbb | 34 | V |
| Laststrom (Kurzschlussstrom, siehe Seite 5) | ICHL | selbstbegrenzt | A |
| Load-Dump-Schutz2) VLoadDump= UA + Vs, UA= 13,5 VRICH 3) = 2 Ω, tD= 200 ms;IN= niedrig oder hoch, jeder Kanal wird mit R geladenL= 4,7 Ω, | VDump laden4) | 60 | V |
|
Betriebstemperaturbereich Lagertemperaturbereich |
Tj Tstg |
-40 ...+150 -55 ...+150 |
°C |
|
Verlustleistung (DC)5Ta = 25°C: (alle Kanäle aktiv) Ta = 85°C: |
PKnirps |
3.7 1.9 |
W |
|
Energieverlust beim Abschalten induktiver Last, Einzelimpuls Vbb=12V, Tj,start=150°C5), ICHL= 2,9 A, ZL= 58 mH, 0Ω ein Kanal: ICHL= 4,3 A, ZL= 58 mH, 0Ω zwei parallele Kanäle: ICHL= 6,3 A, ZL= 58 mH, 0Ω vier parallele Kanäle: |
EALS |
0,3 0,65 1.5 |
J |
| Fähigkeit zur elektrostatischen Entladung (ESD) (Modell des menschlichen Körpers) | VESD | 1,0 | kV |
|
Eingangsspannung (DC) Strom durch Eingangspin (DC) Strom durch Status-Pin (DC) |
VIN ICHIN ICHST |
-10 ... +16 ±2,0 ±5,0 |
V mA
|
|
Wärmewiderstand Verbindungsstelle - Lötstelle5),6)Jeder Kanal: Kreuzung - Umgebung5)ein Kanal aktiv: alle Kanäle aktiv: |
RThjs Rthja
|
15 41 34 |
K/W |
2) Versorgungsspannungen über Vbb(AZ) erfordern eine externe Strombegrenzung für die GND- und Status-Pins, z. B. mit einem 150-Ω-Widerstand im GND-Anschluss und einem 15-kΩ-Widerstand in Reihe mit dem Status-Pin.Ein Widerstand zum Eingangsschutz ist integriert.
3) RI = Innenwiderstand des Load-Dump-Testimpulsgenerators
4) VDump ladenDer Aufbau erfolgt ohne Anschluss des Prüflings an den Generator gemäß ISO 7637-1 und DIN 40839
5) Gerät auf 50 mm * 50 mm * 1,5 mm Epoxidharz-Leiterplatte FR4 mit 6 cm2 (eine Schicht, 70 µm dick) Kupferfläche für Vbb-Verbindung.Die Leiterplatte steht vertikal ohne Blasluft.Siehe Seite 15
6) Lötpunkt: Oberseite der Lötkante des Gerätepins 15. Siehe Seite 15
