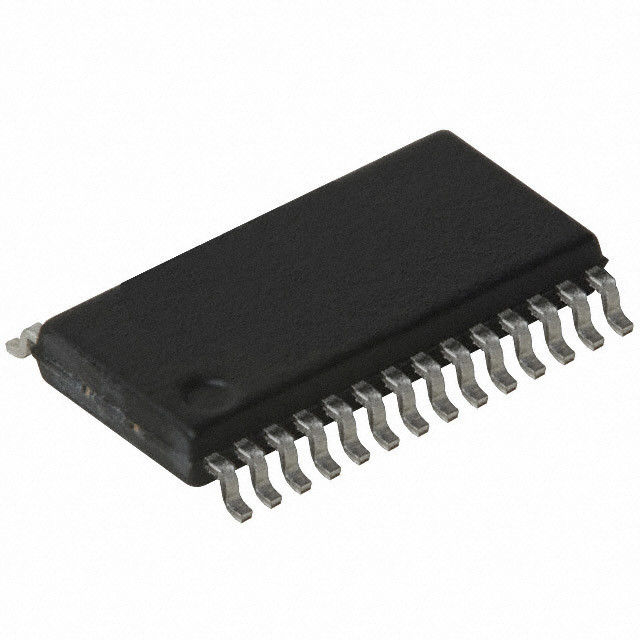

FT245RL elektronisches IC bricht einzelne USB-Fifo IC der integrierten Schaltung ab
electronic integrated circuit
,linear integrated circuits
FT245R USB Fifo IC - einzelner Chip USB, zum Datenübertragungsschnittstelle Fifo zu entsprechen der bidirektionalen
Das FT245R ist USB, zum von Fifo-Schnittstelle mit den folgenden erweiterten Funktionen zu entsprechen:
- Einzelner Chip USB, zum Datenübertragungsschnittstelle Fifo zu entsprechen der bidirektionalen.
- Gesamtes USB-Protokoll behandelt auf dem Chip. Keine spezifische Mikroprogrammaufstellungsprogrammierung USBs erforderte.
- Völlig integrierte 1024 bissen EEPROM, das Gerätdeskriptoren und Fifo-Input-/Outputkonfiguration speichert.
- Völlig integrierte USB-Beendigungswiderstände.
- Integrierte völlig Takterzeugung ohne den externen erforderten Kristall.
- Datentransferraten bis zu 1Mbyte/an zweiter Stelle.
- Byte 128 Byte Puffer empfangen und 256, den Puffer zu übertragen, der glatt machende Technologie des Puffers verwendet, um hohen Datendurchsatz zuzulassen.
- FTDI-‟s beseitigen Abgabe-freier virtueller COM-Hafen (VCP) und direkte Fahrer (D2XX) die Anforderung für USB-Fahrerentwicklung in den meisten Fällen.
- Einzigartige Eigenschaft USBs FTDIChip-ID™.
- Konfigurierbare Fifo-Schnittstelle Input-/Outputstifte.
- Synchrone und asynchrone gebissene Knallschnittstellenwahlen.
- Gerät lieferte vorprogrammiert mit einzigartiger USB-Seriennummer.
- Angetriebener, selbst- angetriebener und starker Bus des Stützbusses trieb USB-Konfigurationen an.
- Integrierter waagerecht ausgerichteter Konverter +3.3V für USB-Input/Output.
- Integrierter waagerecht ausgerichteter Konverter auf Fifo-Schnittstelle für die Zusammenschaltung zum externen Logikbetrieb zwischen an +1.8V und an +5V.
- Wahrer Antriebsertrag 5V/3.3V/2.8V/1.8V CMOS und TTL-Input.
- Konfigurierbare Input-/Outputstiftertrag-Antriebsstärke.
- Integrierter Macht-aufzurückstellenstromkreis.
- Völlig integrierte AVCC-Versorgungsentstörung - keine externe Entstörung erfordert.
- +3.3V (unter Verwendung des externen Oszillators) zur einzelnen Versorgungs-Operation +5.25V (unter Verwendung des internen Oszillators).
- Das niedrige Funktionieren und USB verschieben gegenwärtiges.
- Niedriger USB-Bandbreitenverbrauch.
- UHCI-/OHCI/EHCIwirtsprüfer kompatibel.
- Volle Geschwindigkeit USBs 2,0 kompatibel.
- -40°C zu 85°C erweiterte Betriebstemperaturbereich.
- Verfügbar in kompaktem Pb-freiem 28 Pin SSOP- und QFN-32 Pakete (RoHS konform).
Typische Anwendungen
- Höhereinstufung von Vermächtnis-Peripherie zu USB
- Zelluläre und USB-Datenübertragungskabel und -schnittstellen des schnurlosen Telefons
- Zusammenschaltungsmcu/pld/fpga basierte Entwürfe zu USB
- USB-Audio und niedrige Bandbreiten-Videosignalübertragung
- PDA zur USB-Datenübertragung
- Leser USBs Smart Card
- USB-Instrumentierung
- Industrielle Steuerung USBs
- USB-MP3-Player-Schnittstelle
- USB-Flash-Karten-Leser und Verfasser
- Gesetzter Spitzenkasten PC - USB-Schnittstelle
- USB-Digitalkamera-Schnittstelle
- USB-Hardware-Modem
- Drahtlose Modem USBs
- USB-Strichkode-Leser
- USB-Software-und -hardware-Verschlüsselung Dongles
Absolute Maximalleistungen
Die absoluten Maximalleistungen für die FT245R-Geräte sind wie folgt. Diese stimmen mit dem absoluten Maximalleistungs-System überein (Iec 60134). Die Überschreitung diese verursacht möglicherweise Dauerschaden zum Gerät.
Parameter | Wert | Einheit |
Lagertemperatur | -65°C zu 150°C | Grad C |
Boden-Leben (aus Tasche heraus) an der Fabrik umgebend (relative Luftfeuchtigkeit 30°C/60%) |
168 Stunden (Niveau 3 IPC/JEDEC J-STD-033A MSL konform) * |
Stunden |
Umgebende Temperatur (Energie angewendet) | -40°C zu 85°C | Grad C |
MTTF FT245RL | 6607685 | Stunden |
MTTF FT245RQ | 4464815 | Stunden |
VCC Versorgungs-Spannung | -0,5 bis +6,00 | V |
DC-Eingangsspannung – USBDP und USBDM | -0,5 bis +3,8 | V |
DC-Eingangsspannung – hochohmiges Bidirectionals | -0,5 zu + (VCC +0,5) | V |
DC-Eingangsspannung – weitere ganzer Input | -0,5 zu + (VCC +0,5) | V |
DC-Ausgangsstrom – Ertrag | 24 | MA |
* wenn Geräte aus dem Verpacken über dieser Frist hinaus heraus gespeichert werden, welche die Geräte sollten vor Gebrauch gebacken. Die Geräte sollten bis zu einer Temperatur von +125°C und bis 17 Stunden lang gebacken ramped sein.
FT245R-Santendiagramm
