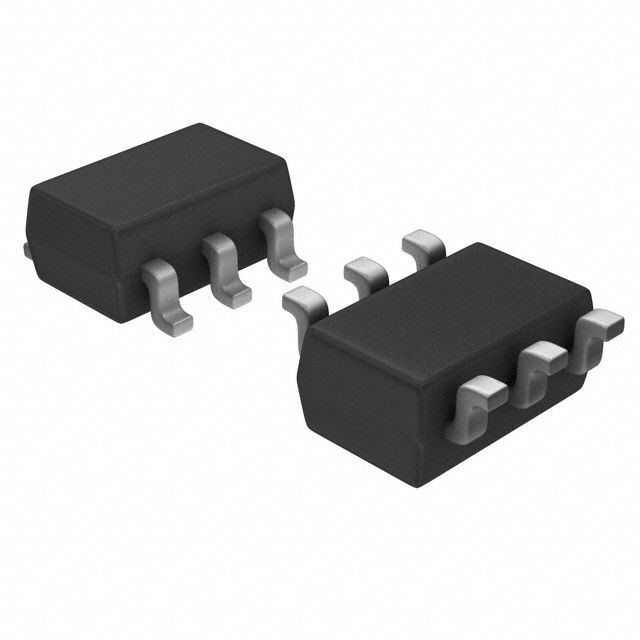

TPS3813I50DBVR elektronisches IC bricht PROZESSOR-ÜBERWACHUNGSstromkreise ab
electronic integrated circuit
,linear integrated circuits
TPS3813J25, TPS3813L30 TPS3813K33, TPS3813I50
PROZESSOR-ÜBERWACHUNGSstromkreise MIT WINDOW-WATCHDOG
EIGENSCHAFTEN
• Fenster-Wachhund mit programmierbarem Verzögerungs-und Fenster-Verhältnis
• 6-Pin SOT-23 Paket
• Versorgungs-Strom von µA 9 (Art)
• Energie auf zurückgestelltem Generator mit einer örtlich festgelegten Verzögerungs-Zeit von Frau 25
• Präzisions-Versorgungs-Spg. Kontrollempfänger 2,5 V, 3 V, 3,3 V, 5 V
• Offen-Abfluss zurückgestellter Ertrag
• Temperaturspanne – 40°C zu 85°C
ANWENDUNGEN
• Anwendungen unter Verwendung DSPs, der Mikroregler oder der Mikroprozessoren
• Sicherheits-kritische Systeme
• Automobilsysteme
• Heilensysteme
BESCHREIBUNG
Die Familie TPS3813 von Überwachungsstromkreisen stellt Stromkreisinitialisierung und TIMING-Überwachung, hauptsächlich für DSPs und Prozessor-ansässige Systeme zur Verfügung.
Während der Energie an, wird ZURÜCKSTELLEN erklärt, wenn Versorgungsspannung (VDD) höher als 1,1 V. Thereafter wird, der Überwachungsstromkreis überwacht VDD und hält ZURÜCKGESTELLTES aktives, solange VDD unterhalb der Schwellenspannung (VIT) bleibt. Ein interner Timer verzögert die Rückkehr des Ertrages zum inaktiven Zustand (hoch) um richtiges Rücksetzen des Systems sicherzustellen. Die Verzögerungszeit, t d = 25 Frau typisch, Anfänge, nachdem VDD über die Schwellenspannung (VIT) gestiegen ist. Wenn der VersorgungsSpannungsabfall unterhalb der Schwellenspannung (VIT), der Ertrag (Tief) wieder aktiv wird. Keine externen Komponenten werden angefordert. Alle Geräte dieser Familie haben eine Örtlich festgelegtrichtungsschwellenspannung (VIT) einstellten durch einen internen Spannungsteiler.
Für kritische Anwendungen der Sicherheit enthält die Familie TPS3813 einen so genannten Fensterwachhund mit programmierbarem Verzögerungs- und Fensterverhältnis. Die obere Grenze auf die Wachhundunterbrechung kann durch Verbindungswdt zu Boden, zu VDD oder zur Anwendung eines externen Kondensators festgesetzt werden entweder. Die unterere Grenze und folglich das Fensterverhältnis wird festgesetzt, indem man WDR an Boden oder VDD anschließt. Der überwachte Prozessor muss jetzt das TPS3813 innerhalb dieses Fensters auslösen, um ein ZURÜCKSTELLEN nicht zu erklären.
Die Produktpalette ist für Versorgungsspannungen von 2,5 V, von 3 V, 3,3 von V und von 5 V. bestimmt. Die Stromkreise sind in einem 6 Paket des Stift SOT-23 verfügbar.
Die Geräte TPS3813 werden für Operation über einer Temperaturspanne – 40°C zu 85°C. gekennzeichnet.
TYPISCHER FUNKTIONIERENDER STROMKREIS
ABSOLUTE MAXIMALLEISTUNGEN
über funktionierender Lufttemperaturstrecke (wenn nicht anders vermerkt) (1)
| EINHEIT | ||
| VDD | Versorgungsspannung (2) | 7 V |
| ZURÜCKSTELLEN | – 0,3 V bis VDD + 0,3 V | |
| Alle weiteren Stifte (2) | – 0,3 V bis 7 V | |
| IOL | Maximaler niedriger Ausgangsstrom | 5 MA |
| IOH | Maximaler mit hohem Ausschuss Strom | – 5 MA |
| IIK | Eingegebener Klammernstrom (VI< 0="" or="" V=""> I > VDD) | ±20 MA |
| IOK | Ertragklammernstrom (Vl< 0="" or="" V=""> O > VDD) | ±20 MA |
| Ununterbrochene Gesamtleistungsableitung | Sehen Sie Ableitungs-Bewertungs-Tabelle | |
| TA | Funktionierende Lufttemperaturstrecke | – 40°C zu 85°C |
| Tstg | Lagertemperaturbereich | – 65°C zu 150°C |
| Löttemperatur | 260°C |
(1) möglicherweise Drücke über denen hinaus, die unter absoluten Maximalleistungen aufgelistet werden, verursachen Dauerschaden zum Gerät. Diese sind nur Druckbewertungen, und Funktionsoperation des Gerätes an diesen oder irgendwelcher anderen Bedingungen über denen hinaus, die unter empfohlenen Betriebsbedingungen angezeigt werden, wird nicht bedeutet. Aussetzung zu absolut-Maximum-bewerteten Bedingungen für längere Zeiträume beeinflußt möglicherweise Gerätzuverlässigkeit.
(2) sind alle Spannungswerte in Bezug auf Boden. Für zuverlässige Operation sollte das Gerät nicht bei 7 V für mehr als betrieben werden t = 1000h ununterbrochen.
