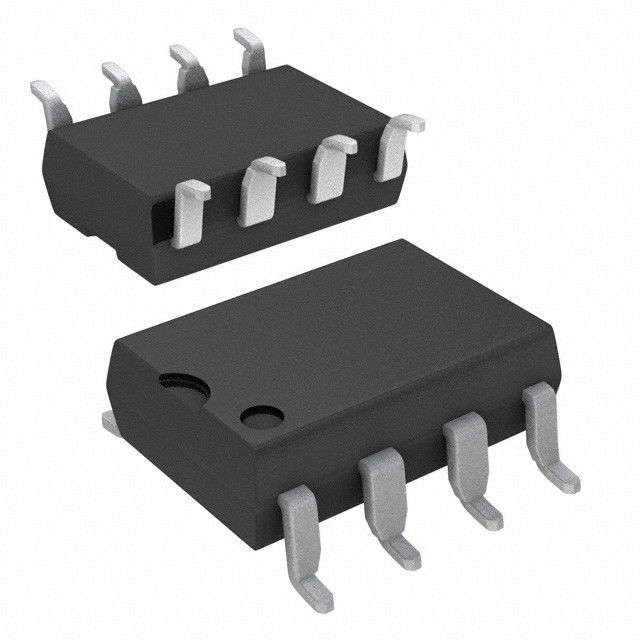

HCPL-4504-500E hohe CMR Hochgeschwindigkeitsoptokoppler elektronischer integrierter Schaltung
electronic integrated circuit
,linear integrated circuits
HCPL-4504/J454/0454, HCNW4504
Hohes CMR, Hochgeschwindigkeitsoptokoppler
Beschreibung
Die HCPL-4504 und die HCPL-0454 enthalten ein GaAsP LED, während die HCPL-J454 und die HCNW4504 ein AlGaAs LED enthalten. Die LED wird optisch zu einem integrierten hohen Gewinnfotodetektor verbunden.
Die Reihe HCPL-4504 hat kurze Laufzeitverzögerungen und hohe CTR. Die Reihe HCPL-4504 hat auch ein garantiertes Laufzeitverzögerungsunterschied erence (tPLH-tPHL). Diese Eigenschaften machen die Reihe HCPL-4504 eine ausgezeichnete Lösung zur IPM-Inverter Verzugszeit und zu anderen zugeschalteten Problemen.
Die CTR, die Laufzeitverzögerung und die CMR sind specifi Ed für TTL- und IPM-Zustände, die für Leichtigkeit der Anwendung zur Verfügung gestellt werden. Dieses sind Einfachkanal, Diodetransistoroptokoppler im BAD 8-Pin, in SO-8 und in Widebody Paket confi gurations verfügbar. Eine Isolierschicht zwischen einer LED und einem integrierten Fotodetektor elektrische Isolierung zwischen Input und Ertrag zur Verfügung stellen.
Unterschiedliche Verbindungen für die Fotodiodenneigung und Ertragtransistorkollektordie zunahme beschleunigen zu hundertmal, die von einem herkömmlichen Fototransistorkoppler durch die Verringerung der niedrigen Kollektorkapazität.
Eigenschaften
• Kurze Laufzeitverzögerungen für TTL- und IPM-Anwendungen
• vorübergehende Immunität minimalen Gleichtakts von 15 kV/μs an VCM = 1500 V für TTL-/loadantrieb
• Hohe CTR an TA = 25°C
>25% für HCPL-4504/0454
>23% für HCNW4504
>19% für HCPL-J454
• Elektrische specifi Kationen für allgemeine IPM-Anwendungen
• TTL kompatibel
• Open-Collector-Ertrag
• Sicherheitszustimmung:
UL erkannte
– 3750 V rms/1min. für HCPL-4504/0454/J454
– 5000 V rms/1min. für HCPL-4504 Wahl 020 und HCNW4504
CSA genehmigte
IEC/EN/DIN en 60747-5-2 genehmigte
– VIORM = 560 Vpeak für HCPL-0454 Wahl 060
– VIORM = 630 Vpeak für HCPL-4504 Wahl 060
– VIORM = 891 Vpeak für HCPL-J454
– VIORM = Vpeak 1414 für HCNW4504
Anwendungen
• Inverterstromkreise und intelligente Zusammenschaltung des Energie-Moduls (IPM): Vorübergehende Immunität des hohen Gleichtakts (> 10 kV/μs für eine IPM-Last/-antrieb) und (tPLH - tPHL) Specifi-Ed (sehen Sie Abschnitt der Energie-Inverter- Verzugszeit)
• Linie Empfänger: Kurze Laufzeitverzögerungen und niedrige Input/Output Kapazitanz
• Hochgeschwindigkeits-Logikbodenisolierung: TTL/TTL, TTL/CMOS, TTL/LSTTL
• Ersetzt Impulswandler: Sicherungsbrettraum und -gewicht
• Analoge Erdleiterisolierung: Integrierter Fotodetektor liefert verbesserte Linearitäten über Fototransistoren
Funktionsdiagramm
