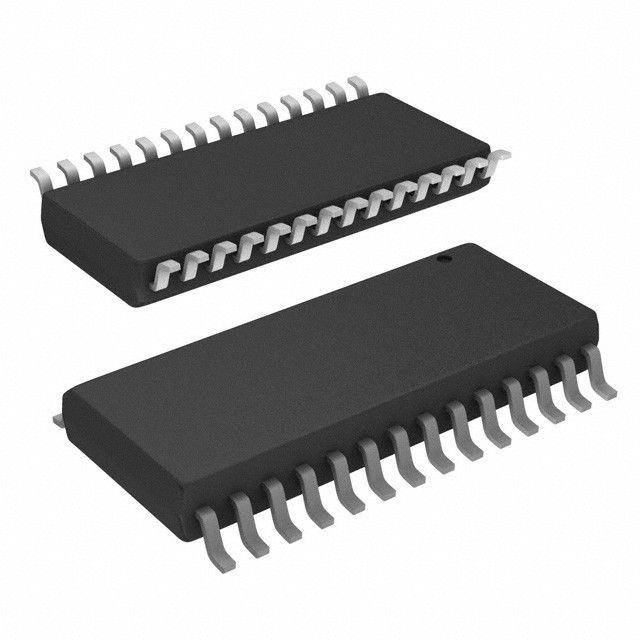

HIN211ECAZ Elektronische IC-Chips ESD-geschützt, RS-232 Sender/Empfänger

HIN202E, HIN206E, HIN207E, HIN208E, HIN211E, HIN213E, HIN232E

±15 kV, ESD-geschützt, +5V angetrieben, RS-232 Sender/Empfänger

Die HIN202E-, HIN206E-, HIN207E-, HIN208E-, HIN211E-, HIN213E-, HIN232E-Familie von RS-232-Sender-/Empfänger-Schnittstellenkreisen erfüllt alle ElA-Spezifikationen für Hochgeschwindigkeits-RS-232E und V.28.und sind besonders geeignet für Anwendungen, bei denen ±12V nicht verfügbar istEin neu konzipierter Senderkreis verbessert die Datenrate und die Durchlaufrate, was ihn für ISDN und Hochgeschwindigkeitsmodems geeignet macht.

Die Ausgänge des Senders und die Eingänge des Empfängers sind gegen ±15 kV ESD (elektrostatische Entladung) geschützt.Sie benötigen eine einzelne +5V-Stromversorgung und verfügen über eingebaute Ladepumpen Spannungswandler, die +10V und -10V aus der 5V-Versorgung erzeugenDie Gerätefamilie bietet eine Vielzahl von Hochgeschwindigkeits-RS-232-Sender/Empfänger-Kombinationen für verschiedene Anwendungen (siehe Auswahltabelle)

Die HIN206E, HIN211E und HIN213E verfügen über einen Niedrigleistungs-Ausschaltmodus zur Energieeinsparung in batteriebetriebenen Anwendungen.Der HIN213E verfügt über zwei aktive Empfänger im Abschaltmodus, so dass eine einfache "Erweckungsfunktion" möglich ist.

Die Treiber verfügen über eine echte TTL/CMOS-Eingangskompatibilität, eine schleiffreie begrenzte Ausgabe und eine 300Ω-Stromabschaltquelleimpedanz.Die Empfänger verfügen auch über Hysterese, um die Geräuschabweisung erheblich zu verbessern.

Eigenschaften

• Pb-freie und auffällige Verbrennung (RoHS-konform)

• Hochgeschwindigkeits-ISDN kompatibel. . . . . . . . . . . . . 230 Kbits/s

• ESD-Schutz für RS-232 I/O-Pins bis ±15 kV (IEC61000)

• Erfüllt alle RS-232E und V.28 Spezifikationen

• Benötigt nur 0,1 μF oder größere externe Kondensatoren

• Zwei Empfänger in Stillstand (HIN213E)

• Benötigt nur eine einzige +5V-Stromversorgung

• Ein Bordspannungsverdoppler/Umrichter

• Niedriger Stromverbrauch (Typ). . . . . . . . . . . . . . . . . 5mA

• Funktion zur Abschaltung mit geringer Leistung (Typ). . . . . . . . . . . . .1 μA

• Drei-Zustand-TTL/CMOS-Empfängerausgänge

• Mehrere Fahrer

- ±10V Ausgangsschwingung für +5V Eingang

- 300Ω Leistungsauslösungs-Impedanz

- Ausgangsstrombegrenzung

- Kompatibel mit TTL/CMOS

• Mehrere Empfänger

- ± 30 V Eingangsspannungsbereich

- 3kΩ bis 7kΩ Eingangsimpedanz

- 0,5 V Hysterese zur Verbesserung der Geräuschablehnung

Anwendungen

• jedes System, das einen Hochgeschwindigkeits-RS-232-Kommunikationsanschluss benötigt

- Computer - Portable, Mainframe, Laptop

- Peripherie - Drucker und Endgeräte

- Geräte, UPS

- Modems, ISDN-Terminaladapter

Auswahltabelle

Absolute Höchstratings

V_CCAn den Boden. . . . . . . . . . . . . . . . . . . . . . (GND -0,3V) < V_CC< 6 V

V+ an Boden. . . . . . . . . . . . . . . . . . . . . . . .(V_CC-0,3 V) < V+ < 12 V

V an Boden. . . . . . . . . . . . . . . . . . . . . . .-12V < V- < (GND +0,3V)

Eingangsspannungen

T_In. . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0,3V < VIN < (V+ +0,3V)

R_In. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 30V

Ausgangsspannungen

T_Außen. . . . . . . . . . . . . . . . . . . .(V- -0,3V) < V_TXOUT< (V+ +0,3V)

R_Außen. . . . . . . . . . . . . . . . . (GND -0,3V) < V_RXOUT< (V+ +0,3V)

Dauer des Kurzschlusses

T_Außen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - Ständig.

R_Außen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - Ständig.

ESD-Klassifizierung. . . . . . . . . . . . . . . . . . . . Siehe Spezifikationstabelle

Betriebsbedingungen

Temperaturbereich

HIN2XXECX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0°C bis 70°C

HIN2XXEIX. Ich bin hier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-40°C bis 85°C
