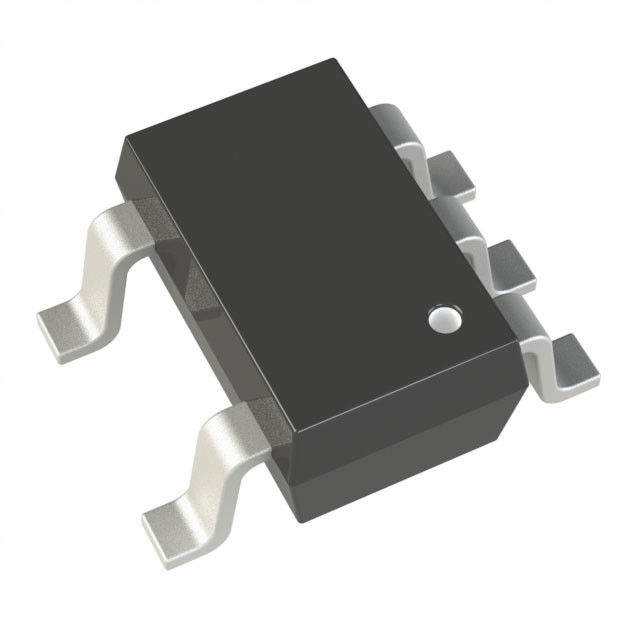

ADP150AUJZ-1.8-R7 elektronisches IC Chips Ultralow Noise, linearer Regler CMOS
electronic integrated circuit
,linear integrated circuits
Ultralow Geräusche, 150 MA CMOS linearer Regler ADP150
EIGENSCHAFTEN
• Ultra lärmarm: 9 µV Effektivwert, Unabhängiger von VOUT
• Kein Zusatzrauschenüberbrückungskondensator erforderte
• Stall mit 1 µF keramischen Input- und Ertragkondensatoren
• Höchstleistung gegenwärtig: 150 MA
• Eingangsspannungsbereich: 2,2 V bis 5,5 V
• Niedriger Ruhestrom
IGND = µA 10 mit nulllast
• Niedriger Abschaltungsstrom: <1>
• Niedrige Abschaltspannung: 105 Last Millivolts @ 150 MA
• Anfangsausgangsspannungsgenauigkeit: ±1%
• Bis 14 örtlich festgelegte Ausgangsspannungswahlen: 1,8 V bis 3,3 V
• PSRR-Leistung von DB 70 bei 10 kHz
• Strombegrenzung und thermischer Überlastschutz
• Logik-kontrolliert ermöglichen Sie
• 5 Paket der Führung TSOT
• 4 Ball, 0,8 Millimeter × 0,8 Millimeter, 0,4 Millimeter-Neigung WLCSP
ANWENDUNGEN
• Handys
• Digitalkamera und Audiogeräte
• Tragbare und batteriebetriebene Ausrüstung
• Posten-DC-zudC-Regelung
• Tragbare medizinische Geräte
• Rf, PLL, VCO und Uhrstromversorgung
ALLGEMEINE BESCHREIBUNG
Das ADP150 ist ultralow Geräusche (9 µV), niedriger Austritt, linearer Regler, der von 2,2 V zu 5,5 V funktioniert und bis 150 MA von Ausgangsstrom liefert. Die niedrige 105 Millivolt Abschaltspannung bei 150 MA der Last verbessert Leistungsfähigkeit und erlaubt Operation über einem breiten Eingangsspannungsbereich.
Unter Verwendung einer innovativen Stromkreistopologie erzielt das ADP150 ultralow Geräuschleistung ohne die Notwendigkeit eines Zusatzrauschenüberbrückungskondensators und macht sie ideal für empfindliche Entsprechung der Geräusche und Rf-Anwendungen. Das ADP150 erzielt auch ultralow Geräuschleistung, ohne PSRR oder vorübergehende Leistung der Linie und der Last zu kompromittieren. Das ADP150 bietet die beste Kombination des ultralow Geräusch- und Ruhestromverbrauchs an, um Batteriedauer in den tragbaren Anwendungen zu maximieren.
Das ADP150 ist speziell für stabile Operation mit kleinen 1 µF ± 30% keramischen Input- und Ertragkondensatoren bestimmt, um die Bedingungen der Hochleistung, Raum-begrenzte Anwendungen zu erfüllen.
Das ADP150 ist in 14 örtlich festgelegten Ausgangsspannungswahlen verfügbar und reicht von 1,8 V bis 3,3 V.
Kurzschluss und thermische Überlastschutzstromkreise Schaden in den widrigen Umständen verhindern. Das ADP150 ist in kleiner 5 Führung TSOT und in 4 Ball, Pakete 0,4 Millimeter-Neigung WLCSP verfügbar, damit die kleinste Abdrucklösung eine Vielzahl von tragbaren Energieanwendungen trifft.
ABSOLUTE MAXIMALLEISTUNGEN
| Parameter | Bewertung |
|---|---|
| VIN zu Boden | −0.3 V bis +6,5 V |
| VOUT zu Boden | −0.3 V zu VIN |
| En zu Boden | −0.3 V bis +6,5 V |
| Lagertemperaturbereich | −65°C zu +150°C |
| Funktionierende Grenzschichttemperatur-Strecke | −40°C zu +125°C |
| Funktionierende umgebende Temperaturspanne | −40°C zu +85°C |
| Lötende Bedingungen | JEDEC J-STD-020 |
Drücke über denen, die unter absoluten Maximalleistungen aufgelistet werden, verursachen möglicherweise Dauerschaden zum Gerät. Dieses ist ein Druck, der nur veranschlagt; Funktionsoperation des Gerätes an diesen oder irgendwelcher anderen Bedingungen über denen, die im Betriebsabschnitt dieser Spezifikation angezeigt werden, wird nicht bedeutet. Aussetzung zu den absoluten Maximalleistungsbedingungen für längere Zeiträume beeinflußt möglicherweise Gerätzuverlässigkeit.
