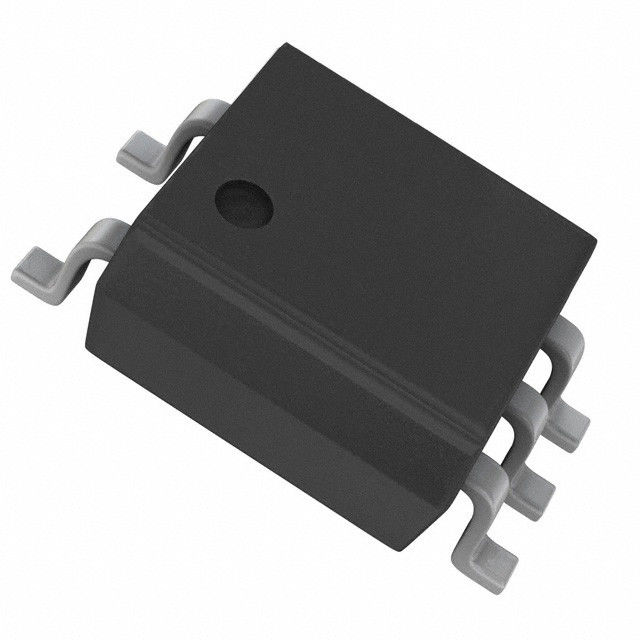

Elektronischer IC Chip PS9113 INTELLIGENTE BESCHWICHTIGUNGSMITTEL-FOTOKUPPLUNG des ENERGIE-MODUL-5-PIN
electronic integrated circuit
,linear integrated circuits
FOTOKUPPLUNG PS9113
1 Mbps, OUTPUT HOHES OPEN-COLLECTOR-CMR, INTELLIGENTE BESCHWICHTIGUNGSMITTEL-FOTOKUPPLUNG des ENERGIE-MODUL-5-PIN
BESCHREIBUNG
Das PS9113 ist ein optisch verbundener Isolator, der ein GaAlAs LED auf der Inputseite und eine Fotodiode und ein Signalaufbereitungsstromkreis auf der Abtriebsseite auf einem Chip enthält.
Das PS9113 ist spezifiziertes hohes CMR, hohe CTR und Impulsbreitenverzerrung mit Betriebstemperatur. Es ist für IPM-Antrieb passend.
EIGENSCHAFTEN
• Hohe blitzschnelle Gleichtaktablehnungsspannung (CMH, CML = ±15 kV/µs Min.)
• Päckchen (BESCHWICHTIGUNGSMITTEL 5-pin)
• Hochgeschwindigkeitsantwort (tPHL = 500 ns MAXIMUM, tPLH = 750 ns MAXIMUM)
• Maximale Laufzeitverzögerungen (tPLH − tPHL = 270 ns ART.)
• Impulsbreitenverzerrung (tPHL − tPLH = 270 ns ART.)
• Auftragsnummer des Aufnehmens des Produktes: PS9113-F3, F4: 2 500 PC/Spule
• Pb-freies Produkt
• Sicherheitsnormen
• UL genehmigte: Datei-Nr. E72422
• LÄRM EN60747-5-2 (VDE0884 Part2) genehmigte: Nr. 40008902- (Wahl)
ANWENDUNGEN
• Ipm-Fahrer
• Universeller Inverter
ABSOLUTE MAXIMALLEISTUNGEN (TA = 25°C, wenn nicht anders angegeben)
| Parameter | Symbol | Bewertungen | Einheit | |
|---|---|---|---|---|
| Diode | Vorderes gegenwärtiges *1 | WENN | 25 | MA |
| Sperrspannung | VR | 5 | V | |
| Detektor | Versorgungs-Spannung | VCC | −0.5 bis +35 | V |
| Ausgangsspannung | Vl | −0.5 bis +35 | V | |
| Ausgangsstrom | IO | 15 | MA | |
| Verlustleistung *2 | PC | 100 | mW | |
| Isolierungs-Spannung *3 | BV | 2500 | Vr.m.s. | |
| Funktionierende umgebende Temperatur | TA | −40 bis +100 | °C | |
| Lagertemperatur | Tstg | −55 bis +125 | °C | |
*1 verringerte auf 0,33 mA/°C an TA = 70°C oder mehr.
*2 verringerte auf 1,9 mW/°C an TA = 70°C oder mehr.
Wechselspannung *3 für 1 Minute an TA = 25°C, relative Feuchtigkeit = 60% zwischen Input und Ertrag. Stifte 1-2 schlossen zusammen kurz, 3-4 zusammen kurzgeschlossen.
