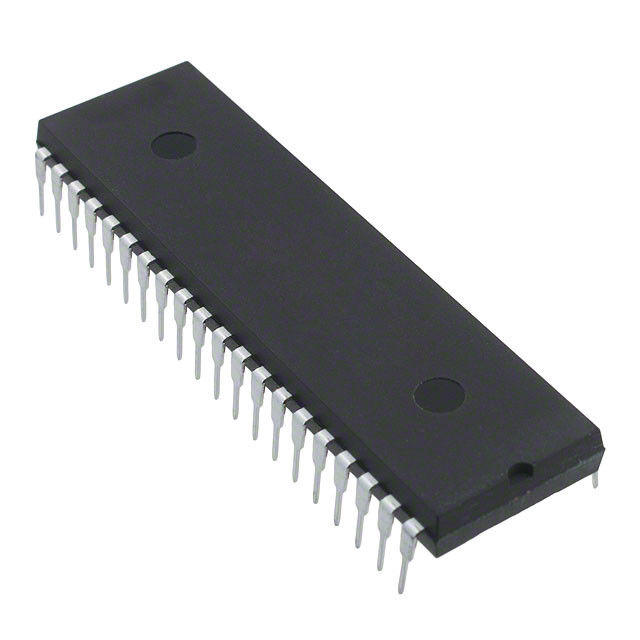

Stelle LCD/LED, Anzeige der geringen Energie, A-/Dkonverter ICL7136CPLZ IC Chip-3 1/2
electronic integrated circuit
,linear integrated circuits
ICL7136
31/2 Stelle LCD, Anzeige der geringen Energie, A-/Dkonverter mit Overrange-Wiederaufnahme
Das Intersil ICL7136 ist eine Hochleistung, Stelle 31/2, A-/Dkonverter der geringen Energie. Geschlossen sieben Segmentdecoder, Anzeigenfahrer, ein Hinweis und eine Uhr ein. Das ICL7136 ist entworfen, um an eine Flüssigkristallanzeige (LCD) anzuschließen und einen gemultiplexten Rückwand-Antrieb einschließt.
Das ICL7136 briCM GROUP eine Kombination der hohen Genauigkeit, der Vielseitigkeit und der wahren Wirtschaft zusammen. Es kennzeichnet Selbst-null zu kleiner als 10µV, nullantrieb von kleiner als 1µV/oC, schräger Strom des Input von 10pA (maximal) und Unfallfehler von weniger als einer Zählung. Wahrer differenzialer Input und Hinweis sind in allen Systemen nützlich, aber geben dem Designer einen seltenen Vorteil, wenn man Messdosen, Dehnungsmessgeräte und andere Brückenwandler misst. Schließlich ermöglicht die wahre Wirtschaft des einzelnen Netzbetriebs, einem Hochleistungsgremiumsmeter, mit der Einführung von nur 10 passiven Komponenten und von Anzeige errichtet zu werden.
Das ICL7136 ist eine verbesserte Version des ICL7126 und beseitigt den overrange Kater und die Hysterese-Effekte, und sollte in seinem Platz in allen Anwendungen verwendet werden. Es kann als Einsteckersatz für das ICL7106 in einer großen Vielfalt von Anwendungen auch verwendet werden und nur die passiven Komponenten ändern.
Eigenschaften
• Overrange-Wiederaufnahme der ersten Lektüre in einer Wandlungs-Frist
• Garantierte nulllesung für 0V gab auf allen Skalen ein
• Wahre Polarität bei null für genaue ungültige Entdeckung
• typischer Eingangsstrom 1pA
• Wahrer differenzialer Input und Hinweis, Direktanzeige-Antrieb - LCD ICL7136
• Lärmarm - kleiner als 15ΜVP-P
• Auf Chip Clock und Hinweis
• Keine zusätzlichen aktiven Schaltungen erforderten
• Niedrig macht- weniger als 1mW
• Oberflächenberg-Paket verfügbar
• Ersatz des unangekündigten Besuchs für ICL7126, keine Änderungen benötigt
• Pb-freies Plus tempern verfügbares (RoHS konform)
Pinouts
Absolute Maximalleistungen
Versorgungs-Spannung
ICL7136, V+ zu v…………………………… .15V
Analoge Eingangsspannung (jeder Input) (Anmerkung 1)………… V+ zu V
Bezugseingangsspannung (auch nicht eingegeben)……………. V+ zu V
Takteingang
ICL7136……………………………. TEST zu V+
Betriebsbedingungen
Temperaturspanne………………………. 0°C zu 70°C
Thermische Informationen
Thermischer Widerstand (typisch, Anmerkung 2) θJA (°C/W)
PDIP Package*………………………. 50
MQFP-Paket………………………. 75
Maximale Grenzschichttemperatur…………………. 150°C
Maximaler Lagertemperaturbereich………. - 65°C zu 150°C
Maximale Führungs-Temperatur (lötendes 10s)…………. 300°C
(MQFP - Führungs-Spitzen einzig)
*Pb-free PDIPs kann für das durchgehende Lochwellenlötmittel verwendet werden, das nur verarbeitet. Sie sind nicht für Gebrauch im Rückflutlötmittel bestimmt, das Anwendungen verarbeitet.
VORSICHT: Drücke über denen, die „in den absoluten Maximalleistungen“ aufgelistet werden, verursachen möglicherweise Dauerschaden zum Gerät. Dieses ist eine einzige Bewertung des Druckes und Operation des Gerätes an diesen oder irgendwelcher anderen Bedingungen über denen, die in den Betriebsabschnitten dieser Spezifikation angezeigt werden, wird nicht bedeutet.
ANMERKUNGEN:
1. Eingangsspannungen übersteigen möglicherweise die Versorgungsspannungen lieferten den Eingangsstrom ist begrenzt auf ±100µA.
2. θJA wird mit der Komponente gemessen, die an einem niedrigen effektiven Wärmeleitfähigkeitstestbrett in Freifeld angebracht wird. Sehen Sie Technologie-Memorandum TB379 für Details.
