UC2844BD1R2G elektronisches IC bricht HOCHLEISTUNGS-EMITTERGEKOPPELTE PRÜFER ab
electronic integrated circuit
,linear integrated circuits
UC3844B, UC3845B, UC2844B, UC2845B
Hochleistungs-emittergekoppelte Prüfer
Die UC3844B, UC3845B-Reihe sind emittergekoppelte Festfrequenzprüfer der Hochleistung. Sie sind speziell für Off−Line und dc−dc Konverteranwendungen bestimmt, die dem Designer eine cost−effective Lösung mit minimalen externen Komponenten anbieten. Diese integrierten Schaltungen kennzeichnen einen Oszillator, einen temperaturkompensierten Hinweis, hohen Messbereichsfehlerverstärker, gegenwärtigen Abfragungskomparator und einen hohen gegenwärtigen Totempfahlertrag, der ideal für das Fahren eines Energie MOSFET entsprochen wird.
Auch geschlossen die schützenden Eigenschaften ein, die Input und Bezugsaus undervoltageaussperrungen je mit Hysterese, cycle−by−cycle gegenwärtiger Begrenzung bestehen, einer Klinke für den messenden Einzelimpuls und einem flip−flop, das den Ertrag weg von jedem anderen Oszillatorzyklus löscht und erlauben, dass Ertrag deadtimes von 50% bis 70% programmiert werden.

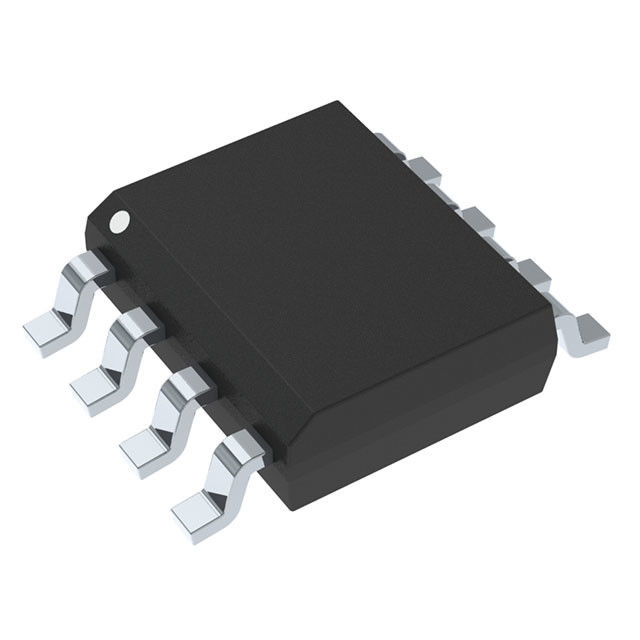

Diese Geräte sind in einem dual−in−line 8−pin und in einem Oberflächenberg verfügbar (SOIC−8) Plastikpaket sowie der Plastikoberflächenberg 14−pin (SOIC−14). Das Paket SOIC−14 hat unterschiedliche Energie und Massepunkte für die Totempfahlendstufe.
Das UCX844B hat UVLO-Schwellen von 16 V (an) und von 10 V (weg), ideal entsprochen für off−line Konverter. Das UCX845B wird für die Niederspannungsanwendungen hergestellt, die UVLO-Schwellen von 8,5 V haben (an) und von 7,6 V (weg).
Eigenschaften
• Pb−Free-Pakete sind verfügbar
• Getrimmter Oszillator zur genauen Frequenz-Steuerung
• Oszillator-Frequenz garantierte bei 250 kHz
• Emittergekoppelte Operation zu 500 kHz Ertrag-Schaltfrequenz
• Ertrag Deadtime justierbar von 50% bis 70%
• Automatischer Vorschub-Vorwärtsausgleich
• Verriegeln von PWM für Cycle−By−Cycle gegenwärtige Begrenzung
• Innerlich getrimmter Hinweis mit Undervoltage-Aussperrung
• Hoher gegenwärtiger Totempfahl-Ertrag
• Undervoltage-Aussperrung mit Hysterese
• Niedriger Start und Betriebsstrom
MAXIMALLEISTUNGEN
| Bewertung | Symbol | Wert | Einheit |
|---|---|---|---|
| Gesamtleistungs-Spg.Versorgungsteil und Zener-Strom | (ICC + IZ) | 30 | MA |
| Ausgangsstrom, Quelle oder Wanne (Anmerkung 1) | IO | 1,0 | |
| Ertrag-Energie (kapazitive Last pro Zyklus) | W | 5,0 | μJ |
| Gegenwärtiger Richtungs-und Spannungs-Feedback-Input | Vin | − 0,3 bis + 5,5 | V |
| Fehler-Ampere-Ertrag-Wannen-Strom | IO | 10 | MA |
|
Verlustleistungs-und Thermaleigenschaften D-Suffix, Plastikpaket, SOIC−14 Fall 751A Höchstleistungs-Ableitung @ TA = 25°C Thermischer Widerstand, Junction−to−Air D1 Suffix, Plastikpaket, SOIC−8 Rechtssache 751 Höchstleistungs-Ableitung @ TA = 25°C Thermischer Widerstand, Junction−to−Air N-Suffix, Plastikpaket, Rechtssache 626 Höchstleistungs-Ableitung @ TA = 25°C Thermischer Widerstand, Junction−to−Air |
PD Rθ? JA
PD Rθ? JA
PD Rθ? JA |
862 145
702 178
1,25 100 |
mW °C/W
mW °C/W
W °C/W |
| Funktionierende Grenzschichttemperatur | TJ | +150 | °C |
|
Funktionierende umgebende Temperatur UC3844B, UC3845B UC2844B, UC2845B |
TA |
0 bis + 70 − 25 bis + 85 |
°C |
| Lagertemperaturbereich | Tstg | − 65 bis +150 | °C |
Maximalleistungen sind jene Werte über, welchem Gerätschaden hinaus auftreten kann. Die Maximalleistungen, die auf das Gerät zugetroffen werden, sind einzelne DruckGrenzwerte (nicht normale Betriebsbedingungen) und sind gleichzeitig ungültig. Wenn diese Grenzen überstiegen werden, wird Gerätfunktionsoperation nicht bedeutet, tritt möglicherweise Schaden auf und Zuverlässigkeit ist möglicherweise betroffen.
1. Maximale Paketverlustleistungsgrenzen müssen beobachtet werden.
