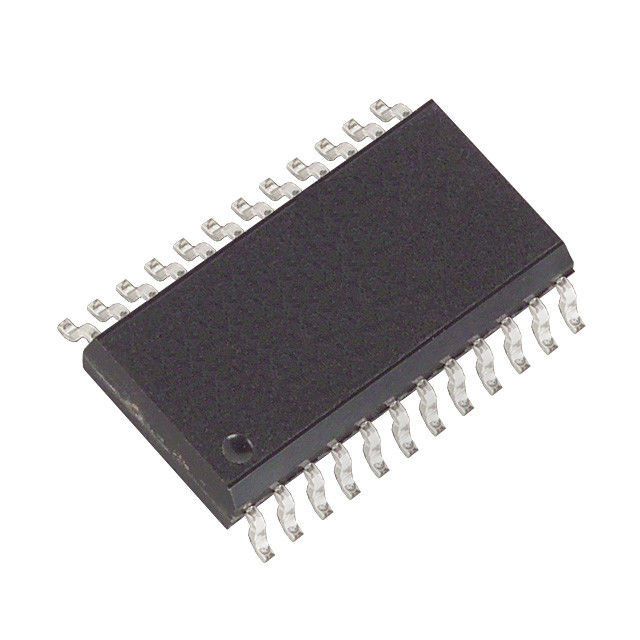

MAX209CWG IC bricht Transceivers +5V RS-232 mit externen Kondensatoren 0.1uF ab

MAX200-MAX209/MAX211/MAX213

+5V, Transceivers RS-232 mit externen Kondensatoren 0.1µF

Allgemeine Beschreibung

Die Transceivers MAX200-MAX209/MAX211/MAX213 sind für RS-232 und V.28 Kommunikationsschnittstellen bestimmt, in denen Q12V-Versorgungen nicht verfügbar sind. Bordladepumpen wandeln den +5V-Input in das Q10V um, das für Ausgangspegel RS-232 benötigt wird. Die MAX201 und die MAX209 funktionieren von +5V und von +12V, beziehungsweise und enthalten ein +12V zum -12V Gebührpumpenspannungswandler.

Die Fahrer MAX200-MAX209/MAX211/MAX213 und die Empfänger treffen alle EIA/TIA-232E und CCITT V.28 Spezifikationen mit einer 20kbps Datenrate. Die Fahrer behalten die Ertragsignalpegel Q5V EIA/TIA-232E mit Datenraten mehr als 120kbps bei, wenn sie in Übereinstimmung mit der EIA/TIA-232E Spezifikation geladen werden.

Der Modus der Abschaltung 5FW des MAX200, des MAX205, des MAX206 und des MAX211 konserviert Energie in den batteriebetriebenen Systemen. Das MAX213 lässt eine aktiv-niedrige Abschaltung und einen aktiv-en-hoh Empfänger Steuerung ermöglichen. Zwei Empfänger des MAX213 sind aktiv und erlauben, dass der Ringindikator (RI) leicht unter Verwendung der nur Macht 75FW überwacht wird.

Die MAX211 und die MAX213 sind in einem Stift 28, breiten einem Paket des Klein-entwurfs (SO) und in einem der 28 Stiftpsychiater smalloutline (SSOP) Paket verfügbar, das nur 40% des Bereichs von SO besetzt. Das MAX207 ist jetzt in einem 24 Stift-SO Paket und in einem 24 Stift SSOP verfügbar. Die MAX203 und die MAX205 benutzen keine externen Komponenten und werden für Anwendungen mit begrenztem Leiterplatteraum empfohlen.

Zukünftige Gerät-Eigenschaften

* für preiswerte Anwendungen:

MAX221E: ±15kV ESD-geschützt, +5V, 1µA, einzelner Transceiver RS-232 mit AutoShutdown™

* für die Schwachstrom- und Raum-begrenzten Anwendungen:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E:

±15kV ESD-schützte, unten zu 10nA, +3.0V zu +5.5V, bis zu 1Mbps, wahre Transceivers RS-232

(MAX3246E verfügbar in UCSP™-Paket)

* für Raum-begrenzte Anwendungen:

MAX3228E/MAX3229E: ±15kV schützte sich, +2.5V zu +5.5V, Transceivers RS-232 in UCSP

* für Schwachstrom- oder Daten-Kabel-Anwendungen:

MAX3380E/MAX3381E: +2.35V zu +5.5V, 1µA, Transceivers 2Tx/2Rx RS-232 mit ±15kV

Input-/Output und Logik-Stifte ESDProtected

* für Niederleistungsanwendungen:

MAX3224E-MAX3227E/MAX3244E/MAX3245E:

±15kV ESD-geschützt, 1µA, 1Mbps, +3.0V zu +5.5V, Transceivers RS-232 mit AutoShutdown Plus™

Anwendungen

Computer: Laptops, Palmtops, Notizbücher

Batteriebetriebene Ausrüstung

Handausrüstung

ABSOLUTE MAXIMALLEISTUNGEN

VCC .......................................................................... - 0.3V zu +6V

V+ .............................................................. (VCC - 0.3V) zu +14V

V- ........................................................................... +0.3V zu -14V

Eingangsspannungen

ZINN ......................................................... -0.3V zu (VCC + 0.3V)

RIN ................................................................................... Q30V

Ausgangsspannungen

KUNDENWERBER ................................................. (V+ + 0.3V) zu (v - 0.3V)

NIEDERLAGE ..................................................... -0.3V zu (VCC + 0.3V)

Kurzschluss-Dauer

KUNDENWERBER ....................................................................... ununterbrochen

Dauerleistungs-Ableitung (TA = +70℃)

Plastik-BAD 14-Pin (setzen Sie 10.00mW/℃ über +70℃) herab, .................................. 800mW

Plastik-BAD 16-Pin (setzen Sie 10.53mW/℃ über +70℃) herab, .................................. 842mW

16-Pin SO (8.70mW/℃ über +70℃ herabsetzen) ................................................ 696mW

16-Pin weit SO (9.52mW/℃ über +70℃ herabsetzen) ....................................... 762mW

16-Pin CERDIP (setzen Sie 10.00mW/℃ über +70℃) herab, ....................................... 800mW

Plastik-BAD 20-Pin (setzen Sie 11.11mW/℃ über +70℃) herab, .................................... 889mW

20-Pin weit SO (10.00mW/℃ über +70℃ herabsetzen) ...................................... 800mW

20-Pin CERDIP (setzen Sie 11.11mW/℃ über +70℃) herab, ........................................ 889mW

schmales Plastik-BAD 24-Pin (setzen Sie 13.33mW/℃ über +70℃) herab, ..................... 1067mW

breites Plastik-BAD 24-Pin (setzen Sie 9.09mW/℃ über +70℃) herab, ............................ 727mW

24-Pin weit SO (11.76mW/℃ über +70℃ herabsetzen) ....................................... 941mW

24-Pin SSOP (setzen Sie 8.00mW/℃ über +70℃) herab, ............................................. 640mW

24-Pin CERDIP (setzen Sie 12.50mW/℃ über +70℃) herab, ...................................... 1000mW

28-Pin weit SO (12.50mW/℃ über +70℃ herabsetzen) .................................... 1000mW

28-Pin SSOP (setzen Sie 9.52mW/℃ über +70℃) herab, ............................................ 762mW

Betriebstemperaturbereiche

MAX2_-_C_ _...................................................... 0℃ zu +70℃

MAX2_-_E_ _................................................... -40℃ zu +85℃

MAX2_-_M_-_............................................... -55℃ zu +125℃

Lagertemperaturbereich ............................ -65℃ zu +160℃

Führungs-Temperatur (Löten, 10s) (Anmerkung 1) .................. +300℃

Anmerkung 1: Maximale Rückfluttemperatur für das MAX203 und das MAX205 ist +225°C.

Drücke über denen hinaus, die unter „absoluten Maximalleistungen“ aufgelistet werden, verursachen möglicherweise Dauerschaden zum Gerät. Diese sind nur Druckbewertungen, und Funktionsoperation des Gerätes an diesen oder irgendwelcher anderen Bedingungen über denen hinaus, die in den Betriebsabschnitten der Spezifikationen angezeigt werden, wird nicht bedeutet. Aussetzung zu den absoluten Maximalleistungsbedingungen für längere Zeiträume beeinflußt möglicherweise Gerätzuverlässigkeit.
