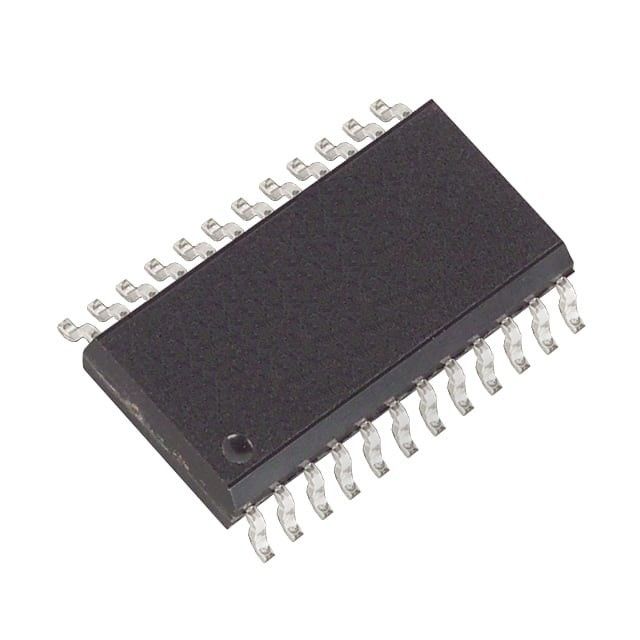

MAX7221CWG Schnittstelle seriell, optische integrierte Schaltungen der 8en-stellig LED-Anzeigen-Fahrer
elektronische integrierte Schaltung
,Lineare integrierte Schaltungen
MAX7221CWG Schnittstelle seriell, 8e-stellig LED-Anzeigen-Fahrer
Allgemeine Beschreibung
Die MAX7219/MAX7221 sind kompakte, Serieninput/output Allgemeinkathodenanzeigenfahrer, die Schnittstellenmikroprozessoren (µPs) zu 7 Segment numerischen LED-Anzeigen von bis 8 Stellen, zu den Balkendiagrammanzeigen oder zu 64 einzelnen LED. Eingeschlossener Aufchip sind ein BCD-Code-bdecoder, Multiplexein scan-Schaltkreis, ein Segment und Schreibverstärker und ein 8x8 statisches RAM dass Speicher jede Stelle. Nur ein externer Widerstand wird angefordert, um das Segment gegenwärtig einzustellen für alle LED. Das MAX7221 ist mit SPI™, QSPI™ und Microwire™ kompatibel und hat die Durchlauf-ratelimitedsegmentfahrer, zum von EMS zu verringern. Eine bequeme 3e-polig serielle Schnittstelle schließt an alle allgemeinen µPs an. Einzelne Stellen werden adressiert werden und aktualisiert möglicherweise, ohne die gesamte Anzeige neu zu schreiben. Die MAX7219/MAX7221 erlauben auch dem Benutzer, das decodierende vorzuwählen codeB oder für jede Stelle NO-zu decodieren. Die Geräte umfassen einen Niederleistungsmodus der abschaltung 150µA, eine analoge und digitale Helligkeitsregelung, ein scanlimit Register, das dem Benutzer erlaubt, von 1 bis 8 Stellen anzuzeigen, und ein Testmodus, der alle LED an zwiCM GROUP
Eigenschaften
* serielle Schnittstelle 10MHz
* einzelne LED-Segment-Steuerung
* Decode/No-Decode Ziffernauswahl
* Niederleistungsabschaltung 150µA (Daten behielten)
* Digital und analoge Helligkeitsregelung
* Anzeige gelöscht auf Einschalten
* Antriebs-Allgemein-Kathode LED-Anzeige
* Durchlauf-klassige begrenzte Segment-Fahrer für niedrigere EMS (MAX7221)
* SPI, QSPI, serielle Schnittstelle Microwire (MAX7221)
* BAD 24-Pin und ALSO Pakete
Anwendungen
Balkendiagramm-Anzeigen
Anzeigen 7-Segment
Industrielle Prüfer
Matrix-Anzeigen der Platten-Meter-LED
ABSOLUTE MAXIMALLEISTUNGEN
Spannung (in Bezug auf Boden)
V+ ............................................................................ - 0.3V zu 6V
LÄRM, CLK, LAST, CS ............................................... - 0.3V zu 6V
Alle weiteren Stifte ............................................. - 0.3V zu (V+ + 0.3V)
Gegenwärtig
Strom ................................................ 500mA der Wannen-DIG0-DIG7
SEGA-G, DP-Quellstrom ......................................... 100mA
Dauerleistungs-Ableitung (TA = +85°C)
Schmales Plastik-BAD .......................................................... 0.87W
Weit SO .......................................................................... 0.76W
Enge CERDIP ................................................................. 1.1W
Betriebstemperaturbereiche
MAX7219C_G/MAX7221C_G .............................. 0°C zu +70°C
MAX7219E_G/MAX7221E_G ............................ - 40°C zu +85°C
Lagertemperaturbereich ............................. - 65°C zu +160°C
Führungs-Temperatur (Löten, 10sec) ............................. +300°C
Typische Betriebsmerkmale
