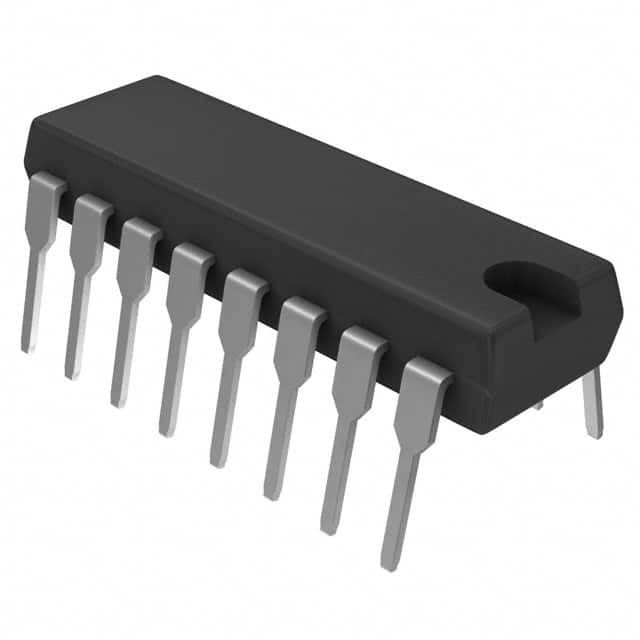

MC44603AP erhöhte Mischprüfer frequenz-Modus GreenLine TM PWM
elektronische integrierte Schaltung
,Lineare integrierte Schaltungen
MC44603AP
Erhöhter Mischprüfer frequenz-Modus GreenLine TM PWM: Festfrequenz-, variable Frequenz, Bereitschaftsbetriebsart
• Operation bis 250 kHz Ertrag-Schaltfrequenz
• Inhärenter Zufuhr-Vorwärtsausgleich
• Verriegeln von PWM für die Zyklus-durch-Zyklus-gegenwärtige Begrenzung
• Oszillator mit genauer Frequenz-Steuerung
Hohe Flexibilität
• Außen programmierbarer Bezugsstrom
• Sekundär- oder Primärabfragung
• Synchronisierungs-Anlage
• Hoher gegenwärtiger Totempfahl-Ertrag
• Undervoltage-Aussperrung mit Hysterese
Sicherheits-/Schutz-Eigenschaften
• Überspannungs-Schutz gegen offene gegenwärtige und offene Spannungs-Schleife
• Schutz gegen Kurzschluss auf Oszillator Pin
• Völlig programmierbares zurückklappbares
• Sanftanlauf-Eigenschaft
• Genaue Höchstbelastungs-Arbeitszyklus-Einstellung
• Schutz des demagnetizations-(null gegenwärtige Entdeckung)
• Innerlich getrimmter Hinweis
• Erhöhter Ertrag-Antrieb
GreenLine-Prüfer: Leistungsaufnahme der geringen Energie in der Bereitschaftsbetriebsart
• Niedriger Start und Betriebsstrom
• Völlig programmierbare Bereitschaftsbetriebsart
• Kontrollierte Frequenz-Reduzierung in der Bereitschaftsbetriebsart
• Niedriges dV/dT für niedrige EMI Radiations
MAXIMALLEISTUNGEN
| Bewertung | Symbol | Wert | Einheit |
| Gesamtleistungs-Spg.Versorgungsteil und Zener-Strom | (ICC + IZ) | 30 | MA |
| Versorgungs-Spannung in Bezug auf Boden (Pin 4) | VC VCC |
18 | V |
| Ausgangsstrom (Anmerkung 1) Quelle Wanne |
IO (Quelle) IO (Wanne) |
– 750 750 |
MA |
| Ertrag-Energie (kapazitive Last pro Zyklus) | W | 5,0 | µJ |
| Rf-Bereitschaft, CT, Sanftanlauf, Rref, RP-Bereitschaftsinput | Vin | – 0,3 bis 5,5 | V |
| Zurückklappbarer Input, gegenwärtiger Richtungs-Input, E-/Aertrag, Spannungs-Feedback-Input Überspannungs-Schutz, Synchronisierungs-Input |
Vin |
– 0,3 zu VCC+ 0,3 | V |
| Synchronisierungs-Input Hohe Zustands-Spannung Niedriger Zustands-Rückstrom |
VIH VIL |
VCC + 0.3-20 | V |
|
Demagnetizations-Entdeckungs-Eingangsstrom Wanne |
Idemag-ib (Quelle) Idemag-ib (Wanne) |
– 4,0 10 |
V MA |
| Fehler-Verstärker-Ertrag-Wannen-Strom | IE/A (Wanne) | 20 | MA |
| Verlustleistungs-und Thermaleigenschaften P-Suffix, Doppelreihen, Rechtssache 648 Höchstleistungs-Ableitung an TA = 85°C Thermischer Widerstand, Kreuzung-zu-Luft DW-Suffix, Oberflächenberg, Fall 751G Höchstleistungs-Ableitung an TA = 85°C Thermischer Widerstand, Kreuzung-zu-Luft |
|
0,6 |
|
| Funktionierende Grenzschichttemperatur | TJ | 150 | °C |
| Funktionierende umgebende Temperatur | TA | – 25 bis +85 | °C |
ANMERKUNGEN: : 1. müssen maximale Paketverlustleistungsgrenzen beobachtet werden.
2. ESD-Daten verfügbar auf Anfrage.
