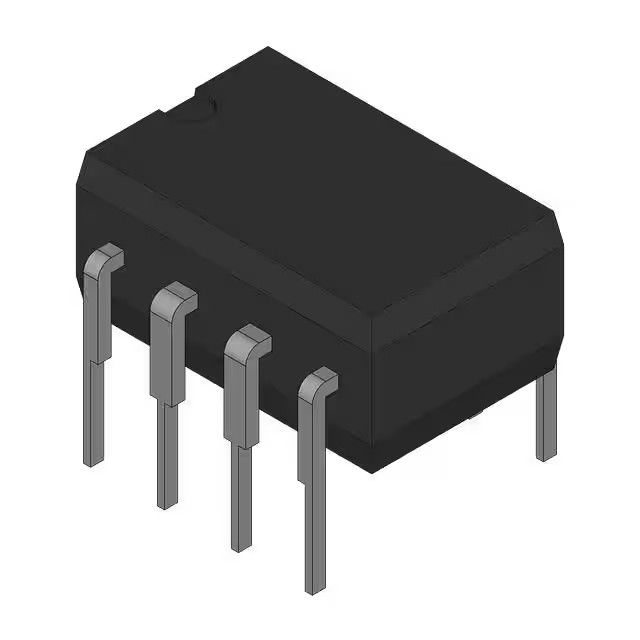

Quasi-Resonanz-PWM Prüfer ICE2QS03
Produkt-Höhepunkt
• Aktiver Einpunktbetrieb für niedrige Reserveleistung
• Digital-Frequenzreduzierung für bessere Gesamtsystem-Leistungsfähigkeit
• Integrierte Energiezelle für IC-selbstenergieversorgung
Eigenschaften
• Quasiresonant-Operation bis Schwachlast
• Aktive Einpunktbetrieboperation an light-/nolast für niedrige Bereitschaftseingangsleistung (< 100mW="">• Digital-Frequenzreduzierung mit abnehmender Last
• Energiezelle für VCC die Vorbelastung mit konstantem Strom
• Eingebauter digitaler Sanftanlauf
• Zurückklappbare Korrektur- und Zyklus-durchzyklusSpitzenstrombeschränkung
• Selbstanlaufmodus für VCC Überspannungsschutz
• Selbstanlaufmodus für VCC Unterspannungsschutz
• Selbstanlaufmodus für offene Schleife/Überlastschutz
• Klinken-wegmodus für justierbaren Ertragüberspannungsschutz
• Klinken-wegmodus für Kurz-Wicklungsschutz
Beschreibung
ICE2QS03 ist ein quasi-Resonanz-PWM-Prüfer, der für Offlineschalterstromversorgungsanwendungen wie LCD-Fernsehen, CRT-Fernsehen und Notizbuchadapter optimiert wird. Die digitale Frequenzreduzierung mit abnehmender Last ermöglicht einer quasi-Resonanzoperation bis Schwachlast. Infolgedessen wird der Gesamtsystem-Leistungsfähigkeit erheblich verglichen mit anderen herkömmlichen Lösungen verbessert. Die aktive Einpunktbetrieboperation ermöglicht einer ultra-niedrigen Leistungsaufnahme an der Bereitschaftsbetriebsart mit kleiner und kontrollierbarer Ausgangsspannungskräuselung. Basiert auf der BiCMOS-Technologie, hat das Produkt eine breite Operationsstrecke (bis zu 26V) IC-Stromversorgung und der unteren Leistungsaufnahme. Die zahlreichen Schutzfunktionen gewähren einen vollen Schutz des Stromnetzes in den Ausfallsituationen. Alle diese das ICE2QS03 einen hervorragenden Prüfer für quasi-Resonanzrücklaufkonverter im Markt machen.
Absolute Maximalleistungen
Anmerkung: Absolute Maximalleistungen werden als Bewertungen definiert, die möglicherweise, bei überstiegen werden zu Zerstörung der integrierten Schaltung führen. Vergewissern Sie aus dem selben Grund sich, dass jeder möglicher Kondensator, der angeschlossen wird, um 7 festzustecken (VCC) entladen wird, bevor man den Anwendungsstromkreis zusammenbaut.
Parameter | Symbol | Min. | Maximum. | Einheit | Anmerkungen |
Hochspg-Spannung | VHV | - | 500 | V | |
VCC Versorgungs-Spannung | VVCC | -0,3 | 27 | V | |
FB-Spannung | VFB | -0,3 | 5,0 | V | |
ZC-Spannung | VZC | -0,3 | 5,0 | V | |
CS Spannung | VCS | -0,3 | 5,0 | V | |
TOR Spannung | VOUT | -0,3 | 27 | V | |
Maximales gegenwärtiges Heraus von ZC-Stift | IZCMAX | 3 | - | MA | |
Grenzschichttemperatur | Tj | -40 | 125 | °C | |
Lagertemperatur | TS | -55 | 150 | °C | |
Thermischer Widerstand-Kreuzung - umgebend | RthJA | - | 90 | K/W | PG-DIP-8 |
Esd-Fähigkeit (einschließlich Abfluss Pin) | VESD | - | 2 | KV | Modell1 des menschlichen Körpers) |
1) Entsprechend EIA/JESD22-A114-B (einen Kondensator 100pF durch einen Vorwiderstand 1.5kΩ entladend)
