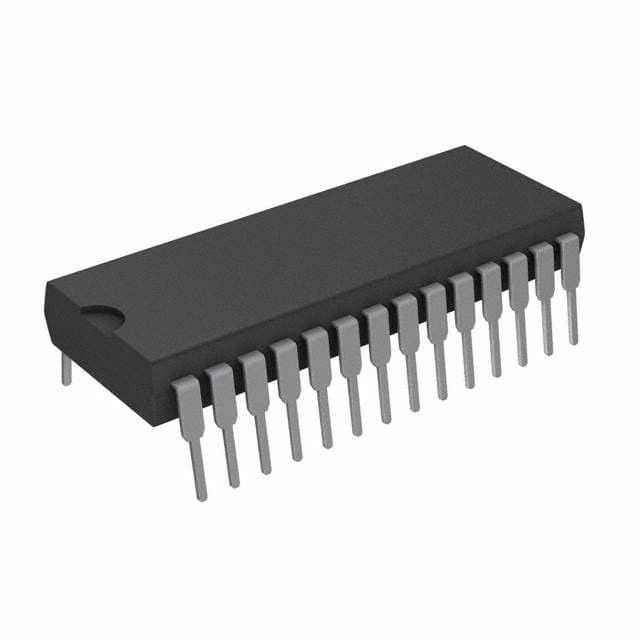

ADC0809CCN elektronisches IC bricht Bit 8 ab, das Analog-Digitalkonverter IC 8 1 SAR 28-DIP eingab
ADC0809CCN
,Elektronische IC Chips ADC
,8 Bit-Analog-Digitalkonverter IC
8-Bit--µP ADC0808/ADC0809 kompatible A-/Dkonverter mit 8-Kanal- Mehrfachkoppler
Eigenschaften
einfache Schnittstelle n zu allen Mikroprozessoren
n funktioniert ratiometrically oder mit 5 VDC oder analoge Spanne justierter Referenzspannung
n kein null oder komplett justieren erfordert
n-8-Kanal-Mehrfachkoppler mit Adress-Logik
n 0V zu 5V gab Strecke mit einzelner Stromversorgung 5V ein
n-Ertrag treffen TTL-Spannungspegelspezifikationen
hermetisches oder geformtes 28 Stift-BAD-Paket n-Standards
geformtes Chip-Carrier-Paket n 28 Stift
n ADC0808 gleichwertig mit MM74C949
n ADC0809 gleichwertig mit MM74C949-1
Schlüsselspezifikationen
n-Entschließung: 8 Bits
n-Gesamtunangepasster Fehler: ±1⁄2 LSB und ±1 LSB
einzelne Versorgung n: 5 VDC
n-geringe Energie: 15 mW
n-Umwandlungs-Zeit: 100 µs
Absolute Maximalleistungen (Anmerkungen 1, 2)
Wenn Militär-/spezifizierte Luftfahrtgeräte angefordert werden, treten Sie bitte mit den nationalen Halbleiter-Verkaufs-Büro-Verteilern für Verfügbarkeit und Spezifikationen in Verbindung.
Versorgungs-Spannung (VCC) (Anmerkung 3) 6.5V
Spannung an irgendeinem Pin −0.3V zu (VCC+0.3V) E
xcept Steuereingang-Spannung an den Steuereingängen −0.3V zu +15V
(ANFANG, OE, UHR, ALE, ADDIEREN A, ADDIEREN B, HINZUFÜGEN C) Lagertemperaturbereich −65˚C +150˚C-Paket-Ableitung an TA=25˚C 875 mW
Führung Temp. (Löten, 10 Sekunden) Dual in-line Gehäuse (Plastik) 260˚C
Dual in-line Gehäuse (keramisches) 300˚C
Geformter Chip Carrier Package Vapor Phase (60 Sekunden) 215˚C
Infrarot (15 Sekunden) 220˚C
Esd-Anfälligkeit (Anmerkung 8) 400V
Betriebsbedingungen (Anmerkungen 1, 2) Temperaturspanne (Anmerkung 1) TMIN≤TA≤TMAX
ADC0808CJ −55˚C≤TA≤+125˚C ADC0808CCJ, ADC0808CCN, ADC0809CCN −40˚C≤TA≤+85˚C ADC0808CCV, TA-≤ +85˚C ≤ ADC0809CCV −40˚C Strecke von VCC (Anmerkung 1) 4,5 VDC bis 6,0 VDC
| C.I MM74HC164MX | FSC | P0552AD/P9FAD | SOP-14 |
| DIODO BYG23M-E3/TR | VISHAY | 1632 | SMA |
| DIODO SML4742A-E3/61 | VISHAY | 1632/12 | SMA |
| DIODO BYG23M-E3/TR | VISHAY | 1632 | SMA |
| DIODO SML4742A-E3/61 | VISHAY | 1632/12 | SMA |
| Res 2010 330R 5% CRCW2010330RJNEF | VISHAY | 1612 | SMD2010 |
| Res 2010 68K 5% CRCW201068K0JNEF | VISHAY | 1612 | SMD2010 |
| C.I MCP6S26-I/SL | MIKROCHIP | 16255C4 | SOP-14 |
| ACOPLADOR. PC817A | SCHARFES | 2016.08.10/H33 | DIP-4 |
| TRANSPORT 2SS52M | Honeywell | 2SSM/523-LF | TO-92 |
| C.I SCC2691AC1D24 | 1149+ | SOP-24 | |
| C.I TP3057WM | TI | XM33AF | SOP-16 |
| C.I CD14538BE | TI | 33ADS8K | DIP-16 |
| C.I CL2N8-G | MIKROCHIP | CL2C | SOT-89 |
| C.I SN75179BP | TI | 57C50DM | DIP-8 |
| C.I L6219DS | St. | 135 | SOP-24 |
| KAPPE 1210 470PF 1KV NP0 CL32C471JIINNNE | SAMSUNG | AC7JO2H | SMD1210 |
| INDUTOR 3.3UH SLF6045T-3R3N2R8-3PF | TDK | YA16H0945122/3R3 | SMD6045 |
| KAPPE ELCO SMD 2.2UF 50V EEE-1HA2R2SR | PAN | Y1628F843536/2.2/50V/SYK | SMD4*5.4 |
| C.I 24LC256-I/SN | MIKROCHIP | 1636M6G | SOP-8 |
| KAPPE ELCO SMD 150UF 25V UCD1E151MNL1GS | NICHICON | 160602/150/25V/H72 | SMD8*10.5 |
| RES RC0805JR-0727RL | YAGEO | 1538 | SMD0805 |
| C.I SN75240PW | TI | 11/A75240 | MSOP-8 |
| RES RC0805JR-0715KL | YAGEO | 1637 | SMD0805 |
| KAPPE CER 0805 1UF 10V X7R LMK212BJ105MG-T | TAIYOYUDEN | 1608 | SMD0805 |
| KAPPE CER 0805 4.7UF 50V X5R CL21A475KBQNNNE | SAMSUNG | AC7JO2H | SMD0805 |
| Res 0805 28K7 RC0805FR-0728K7L 1% | YAGEO | 1638 | SMD0805 |
| FALL 0805RC0805JR-073K3L RES 3K3 5% | YAGEO | 1623 | SMD0805 |
| TRIAC BTA26-600BRG | St. | 628 | TO-3P |
| KAPPE 0805 330NF 100V C2012X7S2A334K125AB | TDK | IB16F15763SD | SMD0805 |
ALLGEMEINE BESCHREIBUNG
Das ADC0808, ADC0809 Datenerfassungskomponente ist ein monolithisches CMOS-Gerät mit einem 8-Bit-Analog-Digital-Umsetzer, 8-Kanal- Mehrfachkoppler und kompatiblen einer Steuerlogik des Mikroprozessors. Der 8-Bit-A-/Dkonverter verwendet aufeinander folgenden Näherungswert als das Umsetzungsverfahren.
Der Konverter kennzeichnet einen hochohmiger Zerhacker stabilisierten Komparator, einen Teiler der Spannung 256R mit analogem Schalterbaum und eines Registers des aufeinander folgenden Näherungswerts. Der 8-Kanal-Mehrfachkoppler kann irgendwelche von auf 8 unsymmetrischen Analogsignalen direkt zugreifen.
Das Gerät beseitigt den Bedarf an den externen null und kompletten Anpassungen. Die einfache Zusammenschaltung zu den Mikroprozessoren wird von den verriegelten und decodierten Mehrfachkoppleradresseneingaben und verriegelten den Ertrag TTLs TRI-STATE® zur Verfügung gestellt.
Der Entwurf des ADC0808, ADC0809 ist optimiert worden, indem man die wünschenswertesten Aspekte einiger A-/DUmsetzungsverfahren enthielt. Das ADC0808, ADC0809 bietet Hochgeschwindigkeits-, hohe Genauigkeit, minimale Temperaturabhängigkeit, ausgezeichnete langfristige Genauigkeit und Wiederholbarkeit an und verbraucht minimale Energie.
Diese Eigenschaften stellen dieses Gerät her, das ideal zu den Anwendungen vom Prozess und von der Maschinensteuerung zum Verbraucher und zu den Automobilanwendungen entsprochen wird. Für 16 Kanalmultiplexer mit allgemeinem Ertrag (Beispiel-/Griffhafen) sehen Sie ADC0816 Leistungsblatt. (Sehen Sie AN-247 zu mehr Information.)
